對于參加2020一級建造師考試的考生們而言，考后最關注的問題莫過于考試成績了。為方便考生及時了解自己的考試情況，做好進一步的工作或學習安排，大立教育將在一建考試結束后第一時間整理真題答案的最新信息，供大家參考。歸納總結完2020年一級建造師機電實務真題答案后，大立教育名師將于9月23日19:00-21:00進行一建機電實務真題答案解析直播，>>直播入口 ，敬請廣大考友考后積極關注。

　　現在要推薦給大家的是文字版2020一級建造師《機電實務》考試真題及答案，希望對考生估分有所幫助。

　　一、單項選擇題(共20題，每題1分，每題的備選項中只有一個最符合題意)

　　1.鹵低煙阻燃電纜在消防滅火時的缺點是( )。

　　A.發出有毒煙霧 B.產生煙塵較多

　　C.腐蝕性能較高 D.絕緣電阻下降

　　【參考答案】D

　　【解析】考查機電工程常用材料。無鹵低煙的聚烯烴材料主要采用氫氧化物作為阻燃劑，氫氧化物又稱為堿，其特性是容易吸收空氣中的水分(潮解)。潮解的結果是絕緣層的體積電阻系數大幅下降。由原來的17MΩ/km可降至0.1MΩ/km。

　　2.下列考核指標中，與鍋爐可靠性無關的是( )。

　　A.運行可用率 B.容量系數

　　C.鍋爐熱效率 D.出力系數

　　【參考答案】C

　　【解析】2020教材P24，考機電工程常用工程設備鍋爐可靠性：鍋爐可靠性一般用五項指標考核，即運行可用率、等效可用率，容量系數、強迫停運率和出力系數。

　　3.長輸管線的中心定位主點不包括( )。

　　A.管線的起點 B.管線的中點

　　C.管線轉折點 D.管線的終點

　　【參考答案】B

　　【解析】2020教材P36，考查工程測量技術定位的依據：定位時可根據地面上已有建筑物進行管線定位，也可根據控制點進行管線定位。例如，管線的起點、終點及轉折點稱為管道的主點。

　　4.發電機安裝程序中，發電機穿轉子的緊后工序是( )。

　　A.端蓋及軸承調整安裝 B.氫冷器安裝

　　C.定子及轉子水壓試驗 D.勵磁機安裝

　　【參考答案】B

　　【解析】2020教材P127，考查發電設備安裝技術定子就位子→定子及轉子水壓試驗子→發電機穿轉子→氫冷器安裝→端蓋、軸承、密封瓦調整安裝→勵磁機裝子→對輪復找中心并連接子→整體氣密性試驗等。

　　5.下列自動化儀表工程的試驗內容中，必須全數檢驗( )。

　　A.單臺儀表校準和試驗 B.儀表電源設備的試驗

　　C.綜合控制系統的試驗 D.回路試驗和系統試驗

　　【參考答案】D

　　【解析】2020教材P131，考查自動化儀表工程安裝技術儀表回路試驗和系統試驗必須全部檢驗。

　　6.在潮濕環境中，不銹鋼接觸碳素鋼會產生( )。

　　A.化學腐蝕 B.電化學腐蝕

　　C.晶間腐蝕 D.鉻離子污染

　　【參考答案】B

　　【解析】考查防腐蝕工程施工技術金屬腐蝕的原理在精講課里講過，不銹鋼晶間腐蝕，一般都是在酸、堿、鹽環境中才會發生：這個題目背只是說潮濕環境，應該就是電化學腐蝕。

　　7.關于管道防潮層采用玻璃纖維布復合膠泥涂抹施工做法，正確的是( )。

　　A.環向和縱向縫應對接粘貼密實 B.玻璃纖維布不應用平鋪法

　　C.第一層膠泥干燥后貼玻璃絲布 D.玻璃纖維布表面需涂膠泥

　　【參考答案】D

　　【解析】2020教材P159，考查絕熱工程施工技術玻璃纖維布復合膠泥涂抹施工膠泥應涂抹至規定厚度，其表面應均勻平整。立式設備和垂直管道的環向接縫，應為上搭下。臥式設備和水平管道的縱向接縫位置，應在兩側搭接，并應縫口朝下(A錯誤，應為搭接不是對接)玻璃纖維布應隨第一層膠泥層邊涂邊貼，其環向、縱向縫的搭接寬度≥50m，搭接處應粘貼密實，不得出現氣泡或空鼓。粘貼的方式，可采用螺旋形纏繞法或平鋪法(B錯誤)待第一層膠泥干燥后，應在玻璃纖維布表而再涂抹第二層膠泥(C錯誤)。

　　8.工業爐窯烘爐前應完成的工作是( )。

　　A.對爐體預加熱 B.烘干煙道和煙囪

　　C.烘干物料通道 D.烘干送風管道

　　【參考答案】B

　　【解析】2020教材P166，考查爐窯砌筑工程施工技術工業爐在投入生產前必須烘干烘透。烘爐前應先烘煙囪及煙道。

　　9.電梯設備進場驗收的隨機文件中不包括( )。

　　A.電梯安裝方案 B.設備裝箱單

　　C.電氣原理圖 D.土建布置圖

　　【參考答案】A

　　【解析】2020教材P221，考查電梯工程施工技術隨機文件包括土建布置圖，產品出廠合格證，門鎖裝置、限速器、安全鉗及緩沖器等保證電梯安全部件的型式檢驗證書復印件，設備裝箱單，安裝、使用維護說明書，動力電路和安全電路的電氣原理圖。

　　10.消防滅火系統施工中，不需要管道沖洗的是( )。

　　A.消火栓火火系統 B.泡沫滅火系統

　　C.水炮滅火系統 D.高壓細水霧滅火系統

　　【參考答案】B

　　【解析】2020教材P223，考查消防工程施工技術這題排除法就能選出來，ACD都是水滅火系統，必然需要沖洗，很明顯的送分題，必須選泡沫。

　　11.工程設備驗收時，核對驗證內容不包括( )。

　　A.核對設備型號規格 B.核對設備供貨商

　　C.檢查設備的完整性 D.復核關鍵原材料質量

　　【參考答案】C

　　【解析】2020教材P282，考查采購管理：C屬于外觀檢查的內容。

　　12.下列施工組織設計編制依據中，屬于工程文件的是( )。

　　A.投標書 B.標準規范

　　C.工程合同 D.會議紀要

　　【參考答案】D

　　【解析】2020教材P287，考查施工組織設計工程文件，如施工圖紙、技術協議、主要設備材料清單、主要設備技術文件、新產品工藝性試驗資料、會議紀要等。

　　13.關于施工單位應急預案演練的說法，錯誤的是( )。

　　A.每年至少組織一次綜合應急預案演練 B.每年至少組織一次專項應急預案演練

　　C.每半年至少組織一次現場處置方案演練 D.每年至少組織一次安全事故應急預案演練

　　【參考答案】D

　　【解析】2020教材P365，考查現場職業健康安全與環境管理生產經營單位應當制訂本單位的應急預案演練計劃，根據本單位的事故風險特點，每年至少組織一次綜合應急預案演練或者專項應急預案演練，每半年至少組織一次現場處置方案演練。施工單位、人員密集場所經營單位應當至少每半年組織一次生產安全事故應急預案演練

　　14.機電工程工序質量檢查的基本方法不包括( )。

　　A.試驗檢驗法 B.實測檢驗法

　　C.抽樣檢驗法 D.感官檢驗法

　　【參考答案】C

　　【解析】2020教材P365，考查施工質量管理機電程工序質量檢查的基本方法包括：感官檢驗法、實測檢驗法和試驗檢驗法等。

　　15.壓縮機空負荷試運行后，做法錯誤的是( )。

　　A.停機后立刻打開曲軸箱檢查 B.排除氣路及氣罐中的剩余壓力

　　C.清洗油過濾器和更換潤滑油 D.排除氣缸及管路中的冷凝液體

　　【參考答案】A

　　【解析】2020教材P417，考查試運行管理空氣負荷單機試運行后，應排除氣路和氣罐中的剩余壓力，清洗油過濾器和更換潤滑泊，排除進氣管及冷凝收集器和氣缸及管路中的冷凝液：需檢查曲軸箱時，應在停機15min后再打開曲軸箱。

　　16.下列計量器其中，應納入企業最高計量標準器管理的是( )。

　　A.溫度計 B.兆歐表

　　C.壓力表 D.萬用表

　　【參考答案】B

　　【解析】2020教材P448，考查計量的法律規定A類為本單位最高計量標準器具和用于量值傳遞的工作計量器具例如，一級平晶、水平儀檢具、千分表檢具、兆歐表、接地電阻測量儀;列入國家強制檢定錄的工作計量器具。

　　17.110kV高壓電力線路的水平安全距離為10m，當最大風偏水平距離為0.5m時，則導線邊緣延伸的水平安全距離應為( )。

　　A.9m B.9.5m

　　C.10m D.10.5m

　　【參考答案】D

　　【解析】2020教材P455，考查建設用電及施工的法律規定

　　18.取得A2級壓力容器制造許可的單位可制造( )。

　　A.第一類壓力容器 B.高壓容器

　　C.超高壓容器 D.球形儲罐

　　【參考答案】A

　　【解析】2020教材P463，考查特種設備的法律規定具有A1級或A2級或C級壓力容器制造許可企業即具備D級壓力容器制造許可資格。

　　19.下列分項程質量驗收中，屬于一般項目的是( )。

　　A.風管系統測定 B.閥門壓力試驗

　　C.燈具垂直偏差 D.管道焊接材料

　　【參考答案】C

　　【解析】2020教材P474，考查工業安裝工程施工質量驗收統一要求主控項目包括的檢驗內容主要有：重要材料、構件及配件、成品及半成品、設備性能及附件的材質、技術性能等;結構的強度、剛度和穩定性等檢驗數據程性能檢測。如管道的焊接材質、壓力試驗，風管系統的測定，電梯的安全保護及試運行等。

　　20.工業建設項目正式竣工驗收會議的主要任務不包括( )。

　　A.編制竣工決算 B.查驗工程質量

　　C.審查生產準備 D.核定遺留尾工

　　【參考答案】A

　　【解析】2020教材P429，考查竣工驗收管理由驗收委員會或驗收小組主任主持會議，以大會和分組形式履行以下主要職責和任務：

　　1)聽取項目建設工作匯報;2)審議竣工驗收報告：3)審查工程檔案資料：4)查驗工程質量5)審查生產準備：6)核定遺留尾工：7)核實移交工程清單;8)審核竣工決算與審計文件：9)做出全面評價結論;10)通過竣工驗收會議紀要。

　　二、多項選擇題(共10題，每題2分。每題的備選項中，有2個或2個以上符合題意，至少有1個錯項。錯選，本題不得分;少選，所選的每個選項得0.5分。)

　　21.吊裝作業中，平衡梁的主要作用有( )。

　　A.保持被吊物的平衡狀態 B.平衡或分配吊點的載荷

　　C.強制改變吊索受力方向 D.減小懸掛吊索鉤頭受力

　　E.調整吊索與設備間距離

　　【參考答案】AB

　　【解析】2020教材P47，考查起重技術平衡梁的作用：保持被吊設備的平衡，避免吊索損壞設備;縮短吊索的高度，減小動滑輪的起吊高度;減少設備起吊時所承受的水平壓力，避免損壞設備;多機抬吊時，合理分配或平衡各吊點的荷載。

　　22.鎢極手工氬弧焊與其他焊接方法相比較的優點有( )。

　　A.適用焊接位置多 B.焊接熔池易控制

　　C.熱影響區比較小 D.焊接線能量較小

　　E.受風力影響最小

　　【參考答案】BC

　　【解析】2020教材P59，考查焊接技術鎢極惰性氣體保護焊的自有的特點：電弧熱量集中，可精確控制焊接熱輸入，焊接熱影響區窄。焊接過程不產生熔渣、無飛濺，焊縫表面光潔。焊接過程無煙塵，熔池容易控制，焊縫質量高。焊接工藝適用性強，幾乎可以焊接所有的金屬材料。焊接參數可精確控制，易于實現焊接過程全自動化。

　　23.機械設備潤滑的主要作用有( )。

　　A.降低溫度 B.減少摩擦

　　C.減少振動 D.提高精度

　　E.延長壽命

　　【參考答案】ABE

　　【解析】2020教材P71，考查機械設備安裝技術潤滑與設備加油是保證機械設備正常運轉的必要條件，通過潤滑劑減少摩擦副的摩擦、表而破壞和降低溫度，使設備具有良好工作性能，延長使用壽命。

　　24.下列接閃器的試驗內容中，金屬氧化物接閃器應試內容有( )。

　　A.測量工頻放電電壓 B.測量持續電流

　　C.測量交流電導電流 D.測量泄漏電流

　　E.測量工頻參考電壓

　　【參考答案】BDE

　　【解析】2020教材P89，考查電氣工程安裝技術測量接閃器的絕緣電阻、泄漏電流。

　　測量磁吹接閃器的交流電導電流。

　　測量FS型閥式接閃器的工頻放電電壓。

　　測量金屬氧化物接閃器的持續電流、工頻參考電壓或直流參考電壓。

　　25.關于管道法蘭螺栓安裝及緊固的說法，正確的有( )。

　　A.法蘭連接螺栓應對稱緊固 B.法蘭接頭歪斜可強緊螺栓消除

　　C.法蘭連接螺栓長度應一致 D.法蘭連接螺栓安裝方向應一致

　　E.熱態緊固應在室溫下進行

　　【參考答案】ACD

　　【解析】2020教材P94，考查管道工程施工技術管道采用法蘭連接時，法密封面及密封墊片不得有劃痕、斑點等缺陷;法蘭連接應與鋼制管道同心，螺栓應能自由穿入，法蘭接頭的歪斜不得用強緊螺栓的方法消除;法蘭連接應使用同一規格螺栓，安裝方向應一致，螺栓應對稱緊固。熱態緊固或冷態緊固應在達到工作溫度2h后進行。

　　26.關于高強度螺栓連接緊固的說法，正確的有( )。

　　A.緊固用的扭矩扳手在使用前應校正 B.高強度螺栓安裝的穿入方向應一致

　　C.高強度螺栓的擰緊宜在24h內完成 D.施擰由螺栓群一側向另一側擰緊

　　E.高強度螺栓的擰緊應一次完成終擰

　　【參考答案】ABC

　　【解析】2020教材P118，考查靜置設備及金屬結構安裝技術高強度螺栓應按照一定順序施擰，宜由螺栓群中央順序向外擰緊。D錯誤。高強度螺栓連接副施擰分為初擰和終擰。E錯誤。

　　27.關于建筑室內給水管道支吊架安裝的說法，正確的有( )。

　　A.滑動支架的滑托與滑槽應有3~5m間隙 B.無熱伸長管道的金屬管道吊架應垂直安裝

　　C.有熱伸長管道的吊架應向熱膨脹方向偏移 D.6m高樓層的金屬立管管卡每層不少于2個

　　E.塑料管道與金屬支架之間應加襯非金屬墊

　　【參考答案】ABDE

　　【解析】2020教材P170，考查建筑管道工程施工技術有熱伸長管道的吊架、吊桿應向熱膨脹的反方向偏移。C錯誤。

　　28.關于建筑電氣工程母線槽安裝的說法，正確的有( )。

　　A.絕緣測試應在母線槽安裝前后分別進行 B.照明母線槽的垂直偏差不應大于10mm

　　C.母線槽接口穿越樓板處應設置補償裝置 D.母線槽連接部件應與本體防護等級一致

　　E.母線槽連接處的接觸電阻應小于0.1Ω

　　【參考答案】ABDE

　　【解析】2020教材P179考查建筑電氣工程施工技術

　　母線槽段與段的連接口不應設置在穿越樓板或墻體處，垂直穿越樓板處應設置與建(構)筑物固定的專用部件支座，其孔洞四周應設置高度為50mm及以上的防水臺，并應采取防火封堵措施。C錯誤。

　　29.關于空調風管及管道絕熱施工要求的說法正確的有( )。

　　A.風管的絕熱層可以采用橡塑絕熱材料 B.制冷管道的絕熱應在防腐處理前進行

　　C.水平管道的縱向縫應位于管道的側面 D.風管及管道的絕熱防潮層應封閉良好

　　E.多重絕熱層施工的層間拼接縫應一致

　　【參考答案】CD

　　【解析】2020教材P200，考查通風與空調工程施工技術

　　空調水系統和制冷系統管道的絕熱施工，應在管路系統強度與嚴密性檢驗合格和防腐處理結束后進行。B錯誤。多重絕熱層施工時，層間的拼接縫應錯開E錯誤

　　30.建筑智能化工程中的接口技術文件內容包括( )。

　　A.通信協議 B.責任邊界

　　C.數據流向 D.結果評判

　　E.鏈路搭接

　　【參考答案】ABC

　　【解析】2020教材P211，考查建筑智能化工程施工技術接口技術文件應符合合同要求;接口技術文件應包括接口概述、接口框圖、接口位置、接口類型與數量、接口通信協議、數據流向和接口責任邊界等內容。

　　三、實務操作與案例分析題(共4題，每題20分。請根據背景資料，按要求作答。)

　　(一)

　　【背景資料】

　　某安裝公司承包大型制藥廠的機電安裝工程，工程內容：設備、管道和通風空調等工程安裝。安裝公司對施工組織設計的前期實施，進行了監督檢查：施工方案齊全，臨時設施通過驗收，施工人員按計劃進場，技術交底滿足施工要求，但材料采購因資金問題影響了施工進度。

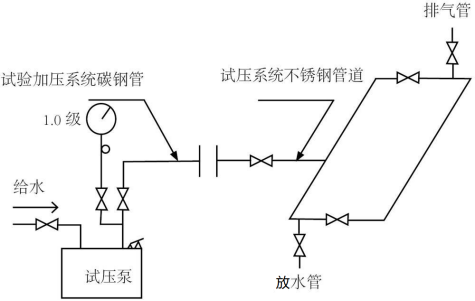

　　不銹鋼管道系統安裝后，施工人員用潔凈水(氯離子含量小于25ppm)對管道系統進行試壓時(見下圖)，監理工程師認為壓力試驗條件不符合規范規定，要求整改。由于現場條件限制，有部分工藝管道系統無法進行水壓試驗，經設計和建設單位同意，允許安裝公司對管道環向對接焊縫和組成件連接焊采用100%無損檢測，代替現場水壓試驗，檢測后設計單位對工藝管道系統進行了分析，符合質量要求。

　　檢查金屬風管制作質量時，監理工程師對少量風管的板材拼接有十字形接縫提出整改要求。安裝公司進行了返修和加固，風管加固后外形尺寸改變但仍能滿足安全使用要求，驗收合格。

　　【問題】

　　1、安裝公司在施工準備和資源配置計劃中哪幾項的完成比較好，哪幾項需要改進?

　　2、圖中的水壓試驗有哪些不符合規范規定，寫出正確做法?

　　3、背景中的工藝管道系統的焊縫應采用哪幾種檢測方法?設計單位對工藝管道系統應如何分析?

　　4、監理工程師提出整改要求是否正確?說明理由。加固后的風管可按什么文件進行驗收?

　　【參考答案】

　　1:技術準備、現場準備和勞動力配置計劃完成比較好【3分，P287】

　　資金準備和物資配置計劃需要改進。【2分，P287】

　　施工準備包括技術準備、現場準備和資金準備。

　　資源配置計劃包括勞動力配置計劃和物資配置計劃。

　　2：試驗用壓力表的數量僅為1塊不符合規范規定正確做法：壓力表的數量不應少于兩塊【2分】

　　碳鋼管和不銹鋼管直接連接會發生電化學腐蝕，不符合規范要求;

　　正確做法：用相應材質的法蘭分別與管道焊接后，再用螺栓連接【2分】

　　3：對管道環向對接焊縫采用100%射線檢測和100%超聲檢測：對組成件連接焊縫采用100%滲透檢測或100%磁粉檢測【4分，P101】。

　　設計單位對工藝管道系統應做柔性分析【2分，P101】。

　　4：監理工程師提出整改要求正確【1分】

　　理由：風管板材拼接的接縫應錯開，不得有十字形接縫【2分，P192】

　　加固后的風管可按技術處理方案和協商文件的要求以驗收【2分，P483】

　　(二)

　　【背景資料】

　　A公司總承包2X660MW火力發電廠1#機組的建筑安裝工程,工程包括:鍋爐、汽輪發電機、水處理、脫硫系統等。A公司將水泵、管道安裝分包給B公司施工。B公司在凝結水泵初步找正后,即進行管道連接,因出口管道與設備不同心,無法正常對口,便用手拉葫蘆強制調整管道,被A公司制止。B公司整改后,并在聯軸節上架設儀表監視設備位移,保證管道與水泵的安裝質量。

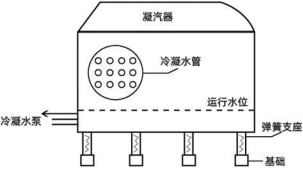

　　鍋爐補給水管道設計為埋地敷設,施工完畢自檢合格后,以書面形式通知監理申請隱蔽工程驗收。第二天進行土方回填時,被監理工程師制止。在未采取任何技術措施的情況下，公司對凝汽器汽側進行了灌水試驗(見圖2),無泄露，但造成部分彈簧支座因過載而損壞。返修后,進行汽輪機組軸系對輪中心找正工作,經初找、復找驗收合格。主體工程、輔助工程和公用設施按設計文件要求建成,單位工程驗收合格后,建設單位及時向政府有關部門申請項目的專項驗收,并提供備案申報表、施工許可文件復印件及規定的相關材料等,項目通過專項驗收。

　　【問題】

　　1、A公司為什么制止凝結水管道連接?B公司應如何進行整改?在聯軸節上應架設哪些儀表監視設備位移?

　　2、說明監理工程師制止土方回填的理由，隱蔽工程驗收通知內容有哪些?

　　3、寫出凝汽器灌水試驗前后的注意事項。灌水水位應高出哪個部件?軸系中心復找工作應在凝汽器什么狀態下進行?

　　4、建設工程項目投入試生產前和試生產階段應完成哪些專項驗收?

　　【參考答案】

　　1:1)A公司制止凝結水管道連接的原因：B公司用手拉葫蘆對管道進行強行組對【2分】

　　2)B公司應在自由狀態下檢驗法蘭的平行度和同軸度【2分】

　　3)在聯軸節上應架設百分表監視設備位移【1分，P95】

　　2:監理工程師制止土方回填的理：工程具備隱蔽條件時，施工單位應在隱蔽前48h以書面形式通知建

　　監理單位，施工單位通知后不足48h便開始施工不符合規定【2分，P400】

　　隱蔽工程驗收通知內容有：隱蔽驗收的內容、隱蔽方式、驗收時間和地點【4分，P400】

　　3：灌水試驗前應加臨時支撐，灌水試驗完成后應及時把水放凈【2分，P127】

　　灌水水位應高出頂部冷卻管100mm【2分，P126】

　　軸系中心復找工作應在凝汽器灌水運行重量的狀態下進行【2分，P127】

　　4：建設工程項目投入試生產前和試生產階段應完成的專項驗收有：消防驗收、安全設施驗收、環境保護驗收【3分，P433】

　　(三)

　　【背景資料】

　　某生物新材料項目由A公司總承包,A公司項目部經理在策劃組織機構時,項目部根據項目的大小和具體情況配備了項目部技術人員,滿足了技術管理要求。項目中的料倉盛裝的漿糊流體介質溫約42℃,料倉外壁保溫材料為半硬質巖棉材料。料倉由ABCD四塊不銹鋼壁板組焊而成。尺寸和安裝位置如圖3所示。門吊架橫梁上掛設4只手拉葫蘆,通過卸扣、鋼絲繩吊索與料倉壁板上吊耳(材料為Q235)連接成吊裝系統。料倉的吊裝順序為:A、C→B、D;料倉四塊不銹鋼焊接方法是焊條電弧焊。設計要求:料倉正方形出料口連接法蘭安裝水平允許偏差≤1mm,對角線允許偏差≤2mm,中心位置允許偏差≤1.5mm。料倉工程質量檢查時,質量員提出吊耳與料倉壁板為異種鋼焊接,違反“禁止不銹鋼與碳素鋼接觸”的規定。項目部對料倉臨時吊耳進行了標識和記錄,根據材質和嚴重程度編制并提交了質量問題調查報告,及時返修后,質量驗收合格。

　　【問題】

　　1、項目經理根據項目大小和具體情況如何配備技術人員?保溫材料到達施工現場應檢查哪些質量證明文件?

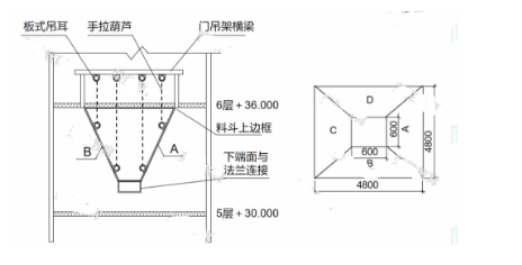

　　2、分析圖中存在哪些安全事故危險源?不銹鋼壁板組對焊接作業過程中存在哪些職業健康危害因素?

　　3、料倉出料口端平面高基準和縱橫中心線的測量應分別使用哪種測量儀器?

　　4、項目部編制的吊耳質量問題調查報告應及時提交給哪些單位?

　　【參考答案】

　　1:1)根據項目大小和具體情況，按分部、分項工程和專業配備技術人員【3分，P296】

　　2)保溫材料到達施工現場應檢查導熱系數，保溫層密度、厚度和吸水(質量含水、憎水)率【4分，P155】

　　2:1)圖中存在的安全事故危險源有：起重吊裝、受限空間作業、高空物體墜物、高空作業、焊縫射線檢測、焊縫衣面滲透檢測、臨時用電、動用明火、機械傷害、交叉作業物體打擊【3分，多多益善】。

　　2)不銹鋼壁板組對焊接作業過程中存在的職業健康危害因素有：電焊煙塵、錳及其化合物、一氧化碳、氮氧化物、臭氧、紫外線、紅外線、高溫、高處作業【3分，P367】

　　3：1)料倉出料口端平面高基準的測量應采用水準儀【2分，P38】

　　2)縱橫中心線的測量應采用經緯儀【2分，P38】

　　4：項日部編制的吊耳質量問題調查報告應及時提交給建設單位、監理單位和施工單位【3分，P408】

　　【解析】項目應根據質量問題的性質和嚴重程度，向建設單位、監理單位建設單位、監理單位和本單位管理部門進行報告，寫出質量問題調查報告。

　　(四)

　　【案例背景】

　　A公司承包某商務園區電氣工程，工程內容10/0.4-LN9731型變電所、供電線路、室內電氣主要設備(三相變壓器、開關柜)由建設單位采購，設備已運抵施工現場，其他設備材料由A公司采購。A公司依據施工圖、資源配置計劃編制了10/0.4-LN9731型變電所安裝工作的邏輯關系及持續時間圖。

　　A公司將3000M電纜排管分包B公司，預計單價130元/M，工期30天，B公司簽訂合同后第15大結束前，A公司檢查電纜排管施工進度，B公司完成電纜排管1000M，但支付B公司工程進度款累計已達200000元，A公司對B公司警告，要求加快進度。

　　A公司對B公司進行質量管理協調，編制質量檢驗計劃與電纜排管施工進度計劃一致，A公司檢查電纜型號、規格、絕緣電阻和絕緣試驗均符合要求，在電纜排管檢查合格后按施工圖進行電纜敷設，供電線路設計要求完成。

　　變電所設備安裝后，變壓器及高壓電器進行了交接試驗，在額定電壓下對變電器進行沖擊合閘驗收3次，每次間隔時間3min，無異常現象。A公司認為交接試驗合格，被監理工程師提出異議，要求重新沖擊合閘試驗。

　　建設單位要求變電所單獨驗收，給商務園區供電，A公司的整理變電所工程驗收資料，在試運行驗收中，有一臺變壓器運行噪聲較大，經有關部門檢查分析及A公司提供施工文件證明，不屬于安裝質量問題，后經變壓器廠家調整處理通過驗收。

　　10/0.4-LN9731型變電所安裝工作的邏輯關系及持續時間

　　【問題】

　　1、按表計算變電所安裝計劃工期，如果每項工作都按表壓縮天數，變電所安裝最多可以壓縮到多少天?

　　2、計算B公司電纜排管CPI、SP1，判斷B公司電纜排管施工進度提前還是落后。

　　3、電纜排管施工中的質量管理協調，有哪些同步性作用?10kV電力電纜應做哪些試驗?

　　4、變壓器高低壓的絕緣電阻測量應分別用多少伏的兆歐表?監理工程師為什么提出異議?寫出正確的沖擊合閘試驗要求

　　5、變電所工程是否可以單獨驗收?試運行驗收中發生的問題A公司可提供哪些施工文件來證明不是安裝質量問題?

　　【參考答案】

　　1：變電所安裝計劃工期為58天【3分】

　　如果每項工作都按表壓縮天數，變電所安裝最多可以壓縮到48天【2分】

　　2：1)B公司電纜排管CPI=BCWP/ACWP=130×1000/200000=0.65【2分，P329】

　　2)B公司電纜排管SPI=BCWP/BCWS=130×1000/130×1500=0.67【2分，P329】

　　SPI<1，B公司電纜排管施工進度落后【1分，P329】

　　3：1)纜排管施工中的質量管理協調，作用于質量檢查或驗收記錄的形成與施工實體進度形成的同步性【3分，P316】

　　2)10kV電力電纜應做的試驗包括：交流耐壓試驗、直流泄漏試驗和直流耐壓試驗【3分，P87】

　　4：變壓器高低壓的絕緣電阻測量應分別用2500伏和500伏的兆歐表【2分，P81】

　　監理工程師提出異議的原因是變壓器在額定電壓下的沖擊合閘試驗不符合規范要求【2分，P81】

　　正確的沖擊合閘試驗要求：在額定電壓下對變壓器的沖擊合閘試驗，應進行5次，每次間隔時間宜為5min，應無異常現象【4分，P81】

　　5：1)變電所工程可以單獨驗收【1分】

　　2)A公司可提供施工文件包括：合同文件、設計文件、施工記錄和變壓器安裝技術說明書【5分，P287】

　　(五)

　　【案例背景】

　　【問題】

　　1、本工程的哪個設備安裝應編制危大工程專項施工方案?該項方案編制后必須經過哪個步驟才能實

　　施?

　　2、施工單位承接本項目應具備哪些特種設備的施工?

　　3、影響富氧底吹爐砌筑的主要質量問題有哪幾個?累計頻率是多少?找到質量問題的主要原因之后要

　　做什么工作?

　　4、直立單槍桿吊裝系統由哪幾部分組成?卷揚機走繩，桿纜風繩和起重機捆綁繩的安全系數分別應不小于多少?

　　5、氧氣管道的酸洗鈍化有哪些工內容?計算氧氣管道采用氮氣的試驗壓力。

　　【參考答案】

　　1：橋式起重機的安裝應該編制危大工程專項施工方案【2分，P51】

　　該專項方案編制后，應當通過施工單位審核和總監理工程師審查，再由施工單位組織召開專家論證會對專項施工方案進行論證后才能實施【3分，P52】

　　【解析】橋式起重機采用桅桿系統進行安裝，桅桿屬于非常規系統，而單件起重量明顯超過了100kN,

　　所以屬于超過定規模的危大工程。

　　2：施工單位承接本項目應具備特種設備的施工許可包括：壓力管道安裝許可(氧氣管道安裝許可)、起重機械安裝許可(橋式起重機安裝許可、桅桿式起重機安裝許可)【4分，P465】

　　3：影響富氧底吹爐砌筑的主要質量問題有XLL和XMG【2分，P404】

　　累計頻率是80.6%【1分】

　　找到質量問題的主要原因之后要確定根據質量問題的范圍、性質、原因和影響程度，確定處置方案，并經建設單位、監理單位同意并批準【2分，P109】

　　【解析】關于A類跨界的問題，2016年真題考過，大家手里有2017版教材的可以翻一下，當時官

　　方教材給的答案是50%和35%都屬于A類問題。同理可證，XLL和MG都屬于A類問題。

　　4：直立單桅桿吊裝系統由桿、纜風系統、提升系統、托排滾杠系統、牽引溜尾系統等組成【5分，P48】

　　卷揚機走繩的安全系數應不小于5，桅桿纜風繩的安全系數應不小于3.5，起重機捆綁繩的安全系數應不小于6【3分，P45】

　　5：氧氣管道的酸洗鈍化的工序包括：脫脂去油、酸洗、水洗、鈍化、水洗、無油壓縮空氣吹干【6分，P104】

　　氧氣管道采用氮氣的試驗壓力=0.8×1.15=0.92MPa【2分，P102】。
