2023二級建造師考試將在6月3日、4日舉行，2023二建《機電實務》考試時間（2天考3科）：6月4日 9:00-12:00，考后大立教育將及時發布2023年二建機電實務真題及答案解析，敬請關注!

　　2天考3科地區：四川、山東、湖南、湖北、江西、廣西、遼寧、黑龍江、吉林、天津、甘肅、寧夏、新疆、西藏、福建(紙筆)

　　一、單項選擇題(共2題，每題1分。每題的備選項中，只有1個最符合題意選對每題得1分，沒選或錯選均不得分)。

　　1.關于二次回路檢驗，說法正確的是( )。

　　A.應測量二次回路絕緣電阻

　　B.應進行交流耐壓試驗

　　C.所有的熔斷器都應拆下

　　D.一次回路應帶有運行電壓

　　答案：A

　　大立解析：電氣設備的施工技術要求次回路通電檢查注意事項：(1 )接通二次回路電源之前，應再次測定二次回路的絕緣電阻和直流電阻，確保無接地或短路存在，核對操作和合閘回路的熔斷器和熔絲是否符合設計規定。(2 )應將需檢驗回路與已運行回路以及暫不檢驗的回路之間的連線斷開，以免引起誤動作。暫不檢驗的二次回路熔斷器應全部取下。(3 )進行二次回路動作檢查時，不應使其相應的一次回路(如母線、斷路器、隔離開關等)運行電壓。(4 )遠距離監控、操作設備時，設備附近必須設有專人監視動作，并保持聯系。 (5 )通電檢查發現異常時，應立即斷開電源，及時檢查處理。(6 )帶有微機保護裝置的開關柜，應按照產品技術說明書執行。

　　2.下列關于設備零部件裝配，說法正確的是( )。

　　A.從大到小，從簡單到復雜

　　B.先零件，再組件，再部件

　　C.先輔助零件，再主要零件，最后進行總裝配

　　D.先主要部件，后次要部件

　　答案：B

　　大立解析：機械設備安裝的一般要求：設備零部件裝配主要程序：(1 )由小到大、從簡單到復雜進行組合件裝配。 (2 )按照先零件、再組件、到部件的順序進行裝配。 (3 )先主機后輔機由部件進行總裝配。

　　3.下列考察項目中，屬于對擬選用的專業承包公司重點考察的是( )。

　　A.公司地址

　　B.公司榮譽

　　C.公司規模

　　D.公司業績

　　答案：D

　　大立解析：施工投標的條件與程序?qū)M分包的專業承包公司的考察，重點是資質、價格技術及業績等。

　　4.下列參數中，屬于自動扶梯主要性能參數的是( )。

　　A.額定電流

　　B.額定功率

　　C.額定電壓

　　D.額定速度

　　答案：D

　　大立解析：電梯工程的劃分和施工程序自動扶梯的主要參數：提升高度、傾斜角度、額定速度、梯級寬度、理論輸送能力。

　　5.可作為施工項目成本控制依據的是( )

　　A.結算報告

　　B.交底記錄

　　C.供圖計劃

　　D.進度報告

　　答案：D

　　大立解析：

　　施工成本計劃的實施成本控制的依據：1.合同文件2成本計劃3進度報告4.工程變更與索賠資料5.各種資源的市場信息。

　　6.空調水系統管道中，需進行抽真空試驗的是( )。

　　A.冷卻水管道

　　B.冷凍水管道

　　C.制冷劑管道

　　D.冷凝水管道

　　正確答案 ：C

　　大立解析：通風與空調系統調試的技術要求制冷劑管道系統安裝完畢，外觀檢查合格后應進行吹污、氣密性和抽真空試驗.

　　7.下列部件或組件中，屬于光熱發電系統設備的是（）。

　　A.匯流箱

　　B.輪毅

　　C.集熱器

　　D.機艙

　　答案：C

　　大立解析：光伏與風力發電設備的安裝技術要求：匯流箱屬于光伏發電系統組成;輪轂、機艙屬于風力發電設備組成。

　　8.敞口水箱滿水試驗時，最少的靜置觀察時間為( )。

　　A.2小時

　　B.6小時

　　C.12小時

　　D.24小時

　　答案：D

　　大立解析：建筑管道施工技術要點敞口水箱安裝前應做滿水試驗，靜置24h觀察，應不滲不漏。

　　9.包含90個照明回路的控制系統調試檢測時，抽檢的最少回路數是( )。

　　A.5個

　　B.9個

　　C.10個

　　D.13個

　　答案：C

　　大立解析：建筑智能化系統設備調試檢測[選析]照明控制系統調試檢測：按照明回路總數的10%抽檢，數量不應少于10路，總數少于10路時應全部檢測。

　　10.大型立式儲罐施工方法中，高空作業最多的是( )。

　　A.倒裝法

　　B.正裝法

　　C.氣頂升法

　　D.水浮法

　　正確答案：B

　　大立解析：A選項：靜置設備的制作與安裝技術要求倒裝法安裝基本是在地面上進行作業，避高空作業，保證了安全生產，有利于提高質量和工率，目前在儲罐施工中被廣泛采用。B選項：正裝法是自下而上的組裝方法，需要搭設腳手架等方式進行高空組裝作業。C選項：水浮法是利用水的浮力和浮船罐頂?shù)臉?gòu)造特點來達到儲罐組裝的一種方法，是正裝法的一種。D選項：充氣項升法，就是利用罐體本身的構造條件和密封性能，按通常倒裝順序，逐圈充氣。利用氣壓將上層罐體項升就位。屬于倒裝法的一種。

　　11.關于管道吹掃與清洗的說法，正確的是( )。

　　A管道水沖洗時流速不得低于1.5m/s

　　B蒸汽管道吹掃合格后進行防腐絕熱

　　C.油管道油清洗合格后方可進行酸洗

　　D.空氣吹掃壓力為設計壓力的1.15倍

　　答案：A

　　大立解析：管道吹掃與清洗水流速不得低于1.5m/s，沖洗壓力不得超過管道的設計壓力。蒸汽管道吹掃前，管道系統的絕熱工程應已完成。潤滑、密封、控制系統的油管道，應在機械設備及管道酸洗合格后，系統試運行前進行油沖洗。空氣吹掃壓力為設計壓力。

　　12.關于電磁流量計安裝的說法，正確的是( )。

　　A.電磁流量計應安裝在流量調節閥的下游

　　B.安裝在垂直管道上時，流體的流向應自下而上

　　C.電磁流量計上游應有2-3倍管徑長度的直管段

　　D.安裝在水平管道時測量電極位于管道正上方和正下方

　　答案：B

　　大立解析：自動化儀表設備的安裝技術要求電磁流量計安裝，應符合以下規定：流量計外殼、被測流體和管道連接法蘭之間應等電位接地連接;在垂直的管道上安裝時，被測流體的流向應自下而上，在水平的管道上安裝時，兩個測量電極不應在管道的正上方和正下方位置;流量計上游直管段和安裝支撐方式應符合設計文件規定。電磁流量安裝在流量調節閥的上游，流量計上游應有10倍管徑長度的直管段，下游段應有4~5倍管徑長度的直管段。

　　13.防腐涂料的產品質量證明文件中，不包含( )。

　　A.產品質量合格證明文件

　　B.涂料技術指標及檢測方法

　　C.基體表面處理和施工工藝

　　D.檢測報告或技術鑒定文件

　　答案：C

　　大立解析：防腐蝕工程施工技術要求：涂料進場時，供料方除提供產品質量證明文件外應提供涂裝的基體表面處理和施工工藝等要求。產品質量證明文件應包括：產品質量合格證，質量技術指標及檢測方法;材料檢測報告或技術鑒定文件。

　　14.下列總包對專業分包管理的說法中，說法正確的是（）。

　　A.總包僅對分包工程的關鍵、特殊過程進行管理

　　B.總包派代表對分包工程施工進行有效控制和記錄

　　C.因分包責任造成重大事故總包可立即終止分包合同

　　D.分包工程竣工驗收后總包不需對分包進行綜合評價

　　答案：B

　　大立解析：施工分包合同的實施總承包方對分包方及分包工程施工，應從施工準備、進場施工、工序交驗、竣工驗收、工程保修以及技術、質量、安全、環保、進度、工程款支付、工程資料等進行全過程的管理。若因分包方責任造成重大質量事故或安全事故，或因違章造成重大不良后果的，總方可征得發包方同意后，按合同約定建議終止合同，并按合同追究其責任;因分包方責任造成重量或安全事故時，總承包方要為排除事故或搶救人員提供幫助。分包工程竣工驗收后，總承包方應組織有關部門對分包工程和分包單位進行綜合評價。

　　15.下列管理措施中，屬于現場管理及施工作業人員行為管理的是( )。

　　A.人員進入施工現場必須走安全通道

　　B.施工通道處須設置必要的照明設施

　　C.高度2m以上操作平臺須安裝護欄

　　D.廠區人行道與主路間采取隔離措施

　　答案：A

　　大立解析：

　　現場文明施工管理理人員及施工作業人員的行為管理：1.進入現場必須穿工作服，并按規定佩戴各類安全防護用品：2.出場必須走安全通道;3.嚴禁工作時戲耍打鬧;4嚴禁酒后作業;5.嚴禁在非吸煙區吸煙：6.禁止其他一切不文明行為。B，C，D屬于施工現場通道及安全防護措施的內容。

　　16.關于母線槽安裝的說法，正確的是( )。

　　A.垂直安裝時可以不設置彈簧支架

　　B.每節母線槽的支架不應少于1個

　　C.水平安裝時圓鋼吊架直徑為6mm

　　D.穿越樓板的孔洞可不設防火封堵

　　答案：B

　　大立解析：供電干線及室內配電線路施工技術母線槽水平安裝時，鋼吊架直徑不應小于8mm，吊架間距不應大于2m。每節母線槽的不應少于1個，轉彎處應增設支架加強。垂直安裝時應設置彈簧支架。母線槽安裝完畢后，應對穿越防火墻和樓板的孔洞進行防火封堵.

　　17.下列試驗項目中，屬于氣體滅火系統的是( )。

　　A.模擬啟動試驗

　　B.模擬噴水試驗

　　C.模擬仿真試驗

　　D.模擬噴泡沫試驗

　　答案：A

　　大立解析：消防工程施工技術要求氣體滅火系統的調試項目應包括模擬啟動試驗、模擬噴氣試驗和模擬切換操作試驗.

　　18.橋式起重機動載試運轉時，試驗荷載應為額定起重量的( )。

　　A.1.0倍

　　B.1.1倍

　　C.1.2倍

　　D.1.25倍

　　答案：B

　　大立解析：試運行要求各機構試運轉應在全行程上進行;試驗荷載應為額定載荷的1.1倍;累計起動及運行時間，電動的起重機不于1h，手動的起重機不應少于10min;各機構的動作應靈敏、平穩、可靠，安全保護、聯鎖裝置和限位開關的動作應靈敏、準確、可靠。

　　19.3月5日為進度款支付的最后一天，發包人未付款承包人有權暫停施工的開始日期是( )。

　　A.3月6日

　　B.3月12日

　　C.3月13日

　　D.3月19日

　　答案：C

　　大立解析：施工結算規定的應用：發包人未按前款規定支付進度款的，承包人可催告發包人支付，并有權獲得延遲支付的利息;發包人在付款期滿后的7天內仍未支付的，承包人可在付款期滿的第8天起暫停施工。

　　20.關于機電工程保修與回訪的說法，正確的是( )。

　　A.電氣管線、給排水管道、設備安裝工程的保修期為2年

　　B.項目部應針對項目投產運行后的危險程度，編制回訪計劃

　　C.按有關規定，工程保修期結束后施工單位方可進行工程回訪

　　D.回訪中發現的施工質量問題，如已超出保修期也須迅速處理

　　答案：A

　　大立解析：回訪的實施工程項目竣工驗收時，項目部應針對項目的特點及合同要求，編制具體工程回訪計劃。一般在保修期內進可分階段進行，也可根據需要隨時進行回訪。回訪中發現的施工質量缺陷，如在保修期內要采取措施，迅速處理;如已超過保修期，要協商處理。

　　二、多項選擇題(共30題，每題2分，每題的備選項中，有2個或2個以上符合題意，至少有1個錯項。錯選，本題不得分;少選，所選的每個選項得0.5分)。

　　21.電動機按工作原理可分為( )。

　　A.同步電動機

　　B.鼠籠式感應電動機

　　C.異步電動機

　　D.繞線式感應電動機

　　E.直流電動機

　　答案：ACE

　　大立解析：電氣工程設備的分類和性能：按結構及工作原理分有同步電動機、異步電動機、直流電動機。按轉子的結構分有鼠籠式感應電動機、繞線式感應電動機。

　　22.桅桿式起重機的動力提升系統包括( )。

　　A.跑繩

　　B.導向滑輪

　　C.地錨

　　D.起重滑輪組

　　E.卷揚機

　　答案：ABDE

　　大立解析：起重機械與吊具的分類：動力-起升系統主要由卷揚機、鋼絲繩(跑繩 )、起重滑車組、導向滑車等組成。桅桿本體包括桅桿、基座及其附件。穩定系統主要包括纜風繩和地錨。

　　23.單體設備基礎測量的工作內容包括( )。

　　A.基礎劃線

　　B.基準點埋設

　　C.外形測量

　　D.中心標板埋設

　　E.高程測量

　　答案：ABDE

　　大立解析：機電工程中常見的工程測量單體設備基礎的測量：基礎劃線及高程測量，中心標板和基準點的埋設。

　　24.焊接施工檢查記錄至少包括( )。

　　A.焊接工藝檢查記錄

　　B.焊工資格認可記錄

　　C.焊接工藝評定記錄

　　D.焊縫返修檢查記錄

　　E.焊工安全教育記錄

　　答案：BD

　　大立解析：焊接質量的檢測焊接施工檢查記錄至少應包括：焊工資格認可記錄、焊接檢查記錄、焊縫返修檢查記錄。

　　25.下列計量器具中，列入國家強制檢定目錄的有( )。

　　A.聲級計

　　B.千分尺

　　C.電能表

　　D.全站儀

　　E.壓力表

　　答案：AC

　　大立解析：施工計量器具檢定劃分：列入《中華人民共和國強制檢定的工作計量器具》的在施工中的工作計量器具。如用于安全防護的表、電能表(單相、三相 )、測量互感器(電壓互感器、電流互感器 )、絕緣電阻測量儀、接地電阻測量儀、聲級計等

　　26.下列非金屬材料中，可用做絕熱材料的有( )。

　　A.瀝青氈

　　B.超細玻璃棉

　　C..環氧樹脂

　　D.膨脹珍珠巖

　　E.泡沫塑料

　　答案：BDE

　　大立解析：

　　機電工程中常用的非金屬材料使用：在機電工程中，常用的絕熱材料分別有：膨脹珍珠巖類、離心玻璃棉類、超細玻璃棉類、微孔硅酸殼、礦棉類、巖棉類、泡沫塑料類等常用于保溫、保冷的各類容器、管道、通風空調管道等絕熱工程。

　　27.關于臨時用電工程施工及管理的說法，正確的是()。

　　A.臨時用電工程必須由持證電工施工

　　B.工程施工完成后由工程部組織驗收

　　C.臨電施組應由電氣技術人員編制

　　D.須編制安全技術措施和電氣防火措施

　　E.技術檔案由項目部質量員建立和管理

　　答案：AC

　　大立解析：

　　用電安全規定：對臨時用電施工項目進行檢查、驗收，并向電業部門提供相關資料，申請送電;電業部門進行檢查、驗收和試驗意送電后方可送電使用。臨時用電應編制臨時用電施工組織設計，或編制安全用電技術措施和電氣防施。臨時用電安全技術檔案應由主管現場的電氣技術人員建立與管理。

　　28.設計文件需經特種設備安全監督管理部門核準的檢驗機構鑒定，方可用于制造的特種設備有( )。

　　A.氣瓶

　　B.客運索道

　　C.鍋爐

　　D.曳引電梯

　　E.氧艙

　　答案：ABCE

　　大立解析：特種設備生產許可制度：鍋爐、氣瓶、氧艙、客運索道、大型游樂設施的設計文件，應當經負責特種設備安全監督管理的部門核準的檢驗機構鑒定，方可用于制造。

　　29.可作為鋼結構工程檢驗批劃分依據的有( )。

　　A.材料種類

　　B.施工段

　　C.施工工藝

　　D.變形縫

　　E.空間剛度單元

　　答案：BDE

　　大立解析：工業安裝工程施工質量驗收的項目劃分和驗收程序：鋼結構安裝工程可按變形縫、施工段或空間剛度單元等劃分成一個或若干檢驗批，多層及高層可按樓層或施工段等劃分一個或若干個檢驗批，壓型金屬板的制作和安裝可按變形縫、樓層、施工段或屋面、墻面、樓面劃分為一個或若干個檢驗批。

　　30.下列檢驗試驗項目中，屬于主控項目的有( )。

　　A.管道壓力試驗

　　B.風管嚴密性檢驗

　　C.電氣絕緣測試

　　D.線槽垂直度檢測

　　E.接地電阻測試

　　答案：ABCE

　　大立解析：

　　建筑安裝工程施工質量驗收的組織與合格規定：主控項目是保證工程安全和使用功能的重要檢驗項目，是對安全、衛生、環境保護、公共利益起決定性作用的檢驗項目，是確定該工程主要性能的項目，因此必須全部符合有關專業工收規范的規定。例如，管道的壓力試驗、風管系統的嚴密性檢驗、電氣的絕緣與接地測試等均是主控項目。

　　三、案例題(共四題，每題4問，共計80分)

　　31. 【案例背景】

　　A公司于2020年8月承接一學校體育館的采暖工程，合同額為650萬元。采暖熱源由風冷熱泵提供，供回水溫度為45/40°C，健身房、教研室等附屬房間采用低溫熱水地板輻射供暖，比賽場館、訓練館采用散熱器供暖，供熱管道采用鋁塑復合管。

　　2020年11月散熱器進場，A公司對其外觀和金屬熱強度進行了檢查和復驗。2021年4月，供暖系統安裝完畢，A公司依次對管道系統進行了水壓試驗、保溫、試運行和調試，其中水壓試驗壓力未在設計中注明，供暖管道系統水壓試驗系統圖見圖1。

　　本工程于2021年6月順利通過驗，經核算，項目實際成本為513萬元，成本降低率達5%。

　　該供暖系統于2021年10月正式投入使用。2022年6月，建設單位按照約定將工程質量保證金返還至A公司。2022年12月，體育館管理員反映部分散熱器溫度偏低，建設單位通知A公司進行檢修，A公司發現由于施工質量問題造成部分管道出現氣塞和堵塞現象，對這些管道進行了疏通和清理，并更換了部分散熱器。

　　【問題】1.本工程供暖管道的水壓試驗壓力是多少?水壓試驗合格的判定標準是什么?

　　2本工程項目的計劃成本和成本降低額分別是多少?

　　3.指出A公司在采暖工程施工中可能導致部分散熱器溫度偏低的質量問題，并說明理由。

　　4.供暖系統維修費用應由誰承擔?說明理由。

　　題目解析：

　　1.(1)供暖管道的水壓試驗壓力：0.35+0.2=0.55MPa;(2分)

　　(2)合格的判定標準：在系統試驗壓力下10min內壓力降不大于0.02MPa，然后降至工作壓力檢查，壓力應不降，不滲不漏。 (3分)

　　2.(1)計劃成本=實際成本/(1-成本降低率 )=513/(1-5%)=540萬元(2分)

　　(2)成本降低額=計劃成本-實際成本=540-513=27萬元。(2分)

　　3.問題一：未對管道進行沖洗;(1分)理由：在管道保溫后試運行前應對管道進行沖洗，清除管道內的雜質和臟污，防止阻塞。(2分)

　　問題二：圖中散熱器支管的坡度為0.003，不滿足規范要求;(1分)理由：散熱器支管的坡度應大于1%。(2分)

　　4.供暖系統維修費用應由施工單位A公司承擔：(2分)

　　理由：供暖系統的保修期為2個供暖期，2021年6月通過驗收，2022年12月在保修期內，且由于施工質量問題造成部分管道出現氣塞和堵塞現象，故應由施工單位來承擔維修費用。(3分)

　　32.【案例背景】

　　B公司通過市場招投標方式承接一高檔辦公樓機電安裝項目，工程內容包括：建筑電氣、建筑智能化、建筑給排水、通風與空調、消防、防雷接地等工程。項目開工后，B公司安排施工隊與土建單位配合，進行電氣預埋導管、水管預留洞、防雷接地等工程施工。

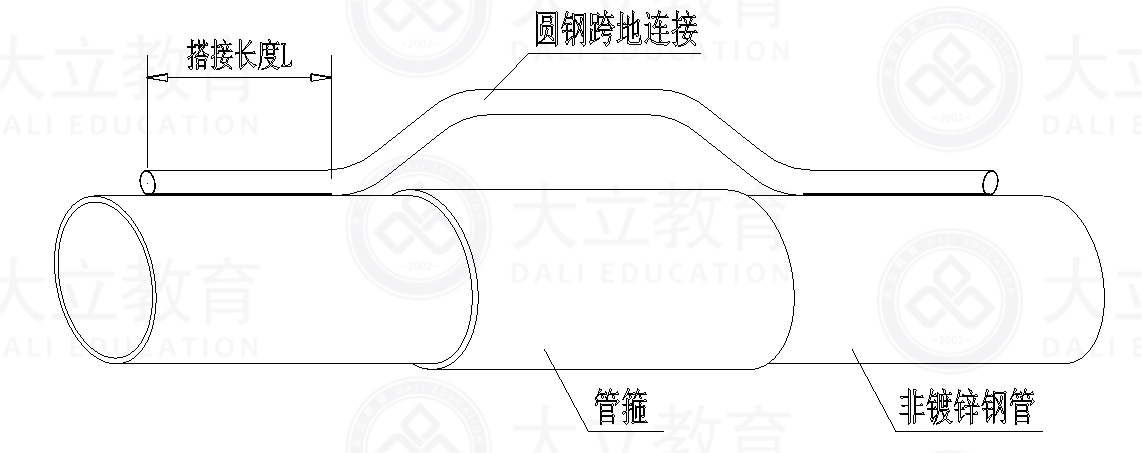

　　辦公樓電氣安裝工程中，樓板內電氣預埋導管采用DN20、DN25等非鍍鋅鋼管進行施工，導管接頭采用螺紋連接，接頭兩端焊接圓鋼跨接地線，非鍍鋅鋼管接頭示意圖見圖2。導管敷設完成后，B公司通知專業監理工程師進行隱蔽工程驗收，并拍照保存影像資料。隱蔽驗收合格，B公司與土建單位辦理中間交接手續。

　　在穿線階段，施工人員按施工方案要求進行施工，穿線的同時清理線盒內雜物，線盒內管口設置PVC電線護口，防止穿線過程中電線絕緣皮破損。穿線完成后用兆歐表測量各個回路的絕緣電阻，并做好記錄。

　　工程竣工驗收階段，B公司按要求整理資料。提交的施工文件中有：施工管理文件、施工進度及造價文件、施工記錄、施工質量驗收記錄竣工驗收文件。監理工程師審核后提出“施工文件內容不完整，需補齊所缺文件”的審核意見。

　　【問題】1.圓鋼跨接地線直徑最小為多少?并計算最小搭接長度L。

　　2.導管接頭隱蔽驗收時檢查數量如何確定?指出電線回路絕緣電阻值的合格范圍?

　　3.B公司與土建單位進行中間交接時，對交接現場環境有哪些要求?

　　4.B公司提交的施工文件中還缺少哪些文件?

　　解析：1.(1)非鍍鋅鋼導管采用螺紋連接時，連接處的兩端應熔焊焊接保護聯結導體;保護聯結導體宜為圓鋼直徑不應小于6mm。(2分)(2 )其搭接長度應為圓鋼直徑的6倍，故最小搭接長度為36mm。(2分)

　　2. (1)按每個檢驗批的導管連接頭總數抽查10%，且不得少于1處(2分)(2)導線敷設后，應用500V兆歐表測試絕緣電分享線路絕緣電阻不應小于0.5MΩ。(2分)

　　3.(1)施工現場環境整潔(2分)

　　(2)臨時設施需拆除(2分)

　　(3)無影響施工的障礙物。(2分)

　　4.施工文件還包括：施工技術文件、施工物資文件、施工試驗記錄及檢測報告。(6分)

　　33.【案例背景】

　　某工業生產廠設有一座壓縮空氣站為生產車間提供生產工藝所需的無油壓縮空氣。壓縮空氣站的裝設規模為3x10Nm/min，供氣能力為17Nm3/min，供氣壓力0.7MPa。壓縮空氣輸送管道采用無縫不銹鋼管(材料數字代號為S30408，牌號為(06Cr19Ni10 )，焊接連接。空氣壓縮機冷卻水管道采用鍍鋅焊接鋼管。設備的隨機文件顯示儲氣罐的水壓試驗壓力為1.25MPa。

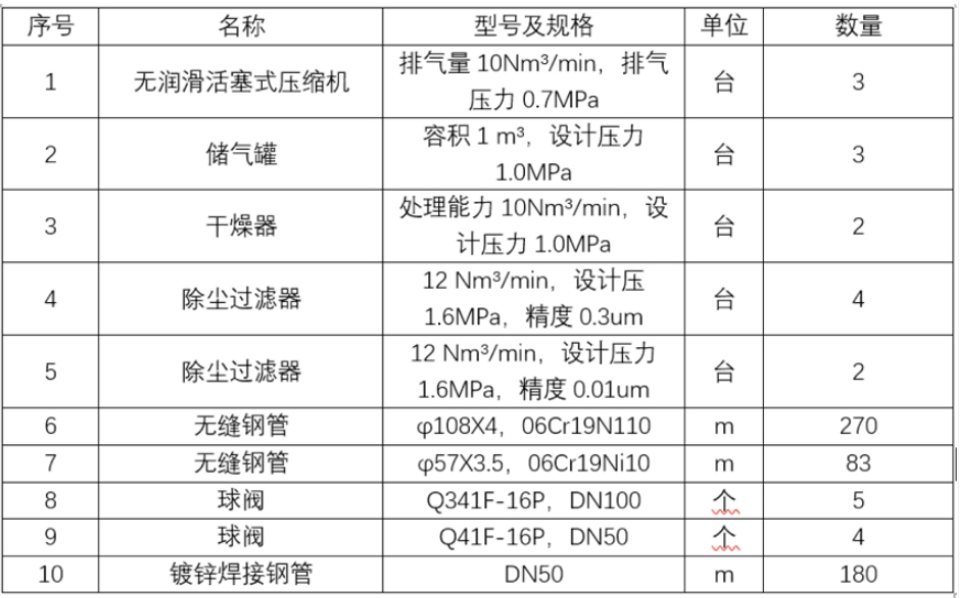

　　壓縮空氣站工藝系統的安裝工程由C公司承擔，D監理公司擔任現場工程監理。壓縮空氣站的主要設備及材料見表3。

　　表3主要設備及材料表

　　施工中，C公司將儲氣罐與壓縮空氣管道系統作為一個系統進行水壓試驗，且試驗壓力取管道的試驗壓力。安裝完成后，經壓縮機單機及系統試運行合格，本項目進行了竣工驗收。

　　【問題】1.判定該壓縮空氣站中有哪些特種設備，并指出特種設備的種類。

　　2.C公司將儲氣罐與壓縮空氣管道系統作為一個系統進行水壓試驗的做法是否正確，并說明理由。

　　3.在該壓縮空氣站工藝管道施工過程中，壓縮空氣管道和冷卻水管道的施工工藝主要有哪些差異(從材料管理和管道加工兩方面敘述 )。

　　4.壓縮空氣站的單機試運行由哪個單位負責?有哪些工作內容?

　　解析：1.壓力容器：儲氣罐;壓力管道：φ108*4不銹鋼無縫鋼管，φ57*3.5不銹鋼無縫管。(5分)

　　2.正確。(1分)理由：當管道與設備作為一個系統進行試驗，管道的試驗壓力等于或小于設備的試驗壓力時，應按管道的試驗壓力進行試驗。壓縮空氣管道系統壓力為0.7MPa，儲氣罐的水壓試驗壓力為1.25MPa，C公司將儲氣罐與壓縮空氣管道系統作為個系統進行水壓試驗，且試驗壓力取管道的試驗壓力，故合理。(4分)

　　3.材料管理：(1)冷卻水管道采用鍍鋅焊接鋼管。(2)壓縮空氣輸送管道應采用無縫不銹鋼管，管道進場后采用光譜分析或其他方法對材質進行復查，并做好標識 ;在運輸和儲存期間不得與碳素鋼、低合金鋼直接接觸。(3分)

　　管道加工：(1)冷卻水管道應采用螺紋連接等，不應采用焊接。(2)壓縮空氣管道應采用焊接連接。(2分)

　　4.壓縮空氣站的單機試運行由施工單位負責(1分)。工作內容包括：負責編制試運行方案，并報建設、監理審批;組織實施試運行操作，做好測試、記錄并進行單機試運行驗收。(4分)

　　34.【案例背景】

　　E公司中標某煤化工項目安裝工程工程中合成氣凈化裝置的洗滌塔，重量690t(上段220t、下段470t )，屬于第二類壓力容器，分兩段制造、進場。根據合同約定，E公司負責洗滌塔的安裝(吊裝、就位 )，F(xiàn)公司負責洗滌塔現場組焊。

　　E公司持有GC1級壓力管道安裝許可證、A級起重機械安裝許可證。根據現場條件及E公司裝備情況，洗滌塔采用“正裝法”進行安裝。考慮洗滌塔對口及焊接操作，F(xiàn)公司提前在洗滌塔下段塔體合縫處下方內外搭設了作業平臺，外部平臺設置踢腳板及防護欄桿。

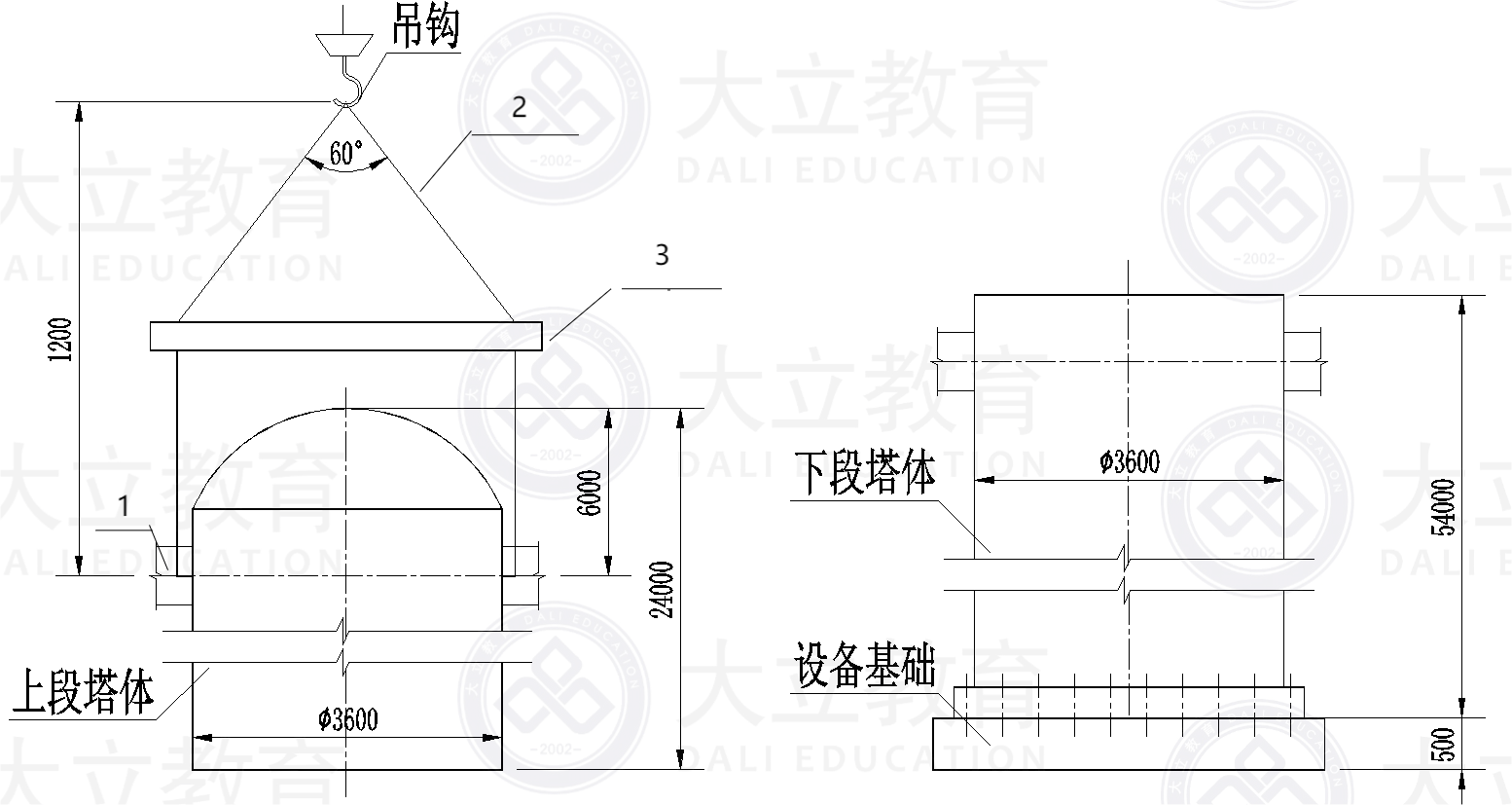

　　洗滌塔吊裝采用“單主機抬吊遞送法”吊裝工藝，主吊車選用1250t履帶起重機，輔助吊車(溜尾吊車 )選用260t履帶吊，主吊車按部件進場，現場組裝后使用。洗滌塔上段吊裝索具配置示意圖見圖4-1，洗塔下段安裝就位示意圖見圖4-2。上段塔筒就位時，騰空高度以500算。

　　在施工準備階段，項目部組織技術人員按計劃編制完成各項施工方案，并按規定完成方案的審批、論證。洗滌塔吊裝前，E公司進行了基礎驗收。基礎的混凝土強度、預埋地腳螺栓中心距等驗收項目全部符合要求。E公司按方案要求對吊裝機索具、主輔吊車站位處地面承載能力等條件安全進行驗收合格后，實施了洗滌塔吊裝就位工作。【問題】1.E公司是否具備洗滌塔安裝資格?說明理由。

　　2.本工程中哪個方案需要組織論證?說明理由。方案論證應由哪個單位組織 ?

　　3.指出圖4-1中序號小1、2、3代表的部件名稱。計算洗滌塔吊裝就位時，主吊車所需的最小起升高度。

　　4.洗滌塔基礎驗收項目還有哪些?

　　題目解析

　　1.具備洗滌塔的安裝資格。(1分)理由：第二類壓力容器屬于固定式壓力容器。固定式壓力容器安裝不單獨進行許可。壓力容器制造單位可以設計、安裝與其制造級別相同的壓力容器和與該級別壓力容器相連接的工業管道(易燃易爆有毒介質除外，且不受長度、直徑限制);任一級別安裝資格的鍋爐安裝單位或壓力管道安裝單位均可進行壓力容器安裝。(4分)

　　2.(1 )需要著重論證的內容：洗滌塔吊裝采用“單主機抬吊遞送法”吊裝工藝;主吊車1250t履帶起重機現場組裝。(2分) (2 )理由：采用“單主機抬吊遞送法”屬于2臺(或以上 )起重設備聯合作業屬于非常規方法，且吊裝重量超過了100KN;“1250t履帶起重機現場組裝”屬于起重量300KN及以上的起重機自身的安裝和拆卸均屬于超過一定規模的危大工程。(2分)(3 )方案論證由總承包單位(E公司)組織。(1分)

　　3.(1)1-吊耳;2-吊索;3-平衡梁(3分)

　　(2)起升高度>設備高度+索具高度+上下塔體間騰空高度+基礎和地腳螺栓高度

　　最小起升高度為：1200+2400-600+5400+500+500=9400mm。(2分)

　　4洗滌塔基礎驗收項目還包括：設備基礎外觀質量檢查、設備基礎位置、標高幾何尺寸檢查、基礎上平面標高等。(5分)
