2022 年 6 月 12 日二級建造師真題及參考答案(2 天 3 科)

《機電實務》

　　一、單項選擇題(共20題，每題1分，每題的備選項中只有一個最符合題意)

　　1.下列設備中，其安裝基礎不需設置沉降觀測點的是()。

　　A.汽輪發電機 B.大型鍛壓機

　　C.透平壓縮機 D.80m3儲油罐

　　【答案】D

　　【解析】對于重要、重型、特殊設備需設置沉降觀測點，用于監視、分析設備在安裝、使用過程中基礎的變化情況。如汽輪發電機組、透平壓縮機組、大型儲罐等。

　　2.電氣設備安全防范措施中的“五防聯鎖”內容不包括()。

　　A.防止誤合斷路器 B.防止手動合閘試驗

　　C.防止帶電掛地線 D.防止誤入帶電間隔

　　【答案】B

　　【解析】常規的“五防聯鎖”是防止誤合、誤分?jǐn)嗦菲?防止帶負荷分、合隔離開關;防止帶電掛地線;防止帶電合接地開關;防止誤入帶電間隔。

　　3.關于燃?xì)夤艿佬孤┬栽囼?yàn)的要求，正確的是()。

　　A.應在壓力試驗前進行 B.試驗介質宜為自來水

　　C.可與試運行一起進行 D.應一次達到試驗壓力

　　【答案】C

　　【解析】泄漏性試驗是以氣體為試驗介質，在設計壓力下，采用發泡劑、顯色劑、氣體分子感測儀或其他手段檢查管道系統中泄漏點的試驗，應符合下列規定

　　1.輸送極度和高度危害介質以及可燃介質的管道，必須進行泄漏性試驗。

　　2.泄漏性試驗應在壓力試驗合格后進行，試驗介質宜采用空氣。

　　3.泄漏性試驗壓力為設計壓力。

　　4.泄漏性試驗可結合試車一并進行。

　　5.泄漏性試驗應逐級緩慢升壓，當達到試驗壓力，并且停壓10mim后，采用涂刷中性發泡劑等方法，巡回檢查閥門填料函、法蘭或螺紋連接處、放空閥、排氣閥、排凈閥等所有密封點應無泄漏。

　　4.風力發電設備安裝程序中，塔筒安裝的緊后工序是()

　　A.機艙安裝 B.發電機安裝

　　C.葉輪安轉 D.電器柜安轉

　　【答案】A

　　【解析】風力發電設備的安裝程序施工準備→基礎環平臺及變頻器、電器柜安裝→塔筒安裝→機艙安裝→發電機安裝→葉片與輪轂組合→葉輪安裝→其他部件安裝→電氣設備安裝→調試試運行→驗收。

　　5.下列氣柜中，屬于低壓濕式氣柜的是()

　　A.多邊形稀油密封氣柜 B.橡膠膜密封氣柜

　　C.圓筒形稀油密封氣柜 D.多節直升式氣相

　　【答案】D

　　【解析】濕式氣柜是設置水槽、用水密封的氣柜，包括直升式氣柜(導軌為帶外導架的直導軌)和螺旋式氣柜(導軌為螺旋形)。可按照活動塔節分為單節氣柜和多節氣柜。

　　6.關于溫度取源部件安裝位置的說法，正確的是()。

　　A.宜選在閥門等阻力部件處 B.宜選在介質流速呈死角處

　　C.不宜選在振動較大的地方 D.不宜選在溫度變化靈敏處

　　【答案】C

　　【解析】要選在介質溫度變化靈敏和具有代表性的地方，不宜選在閥門等阻力部件的附近和介質流束呈現死角處以及振動較大的地方。

　　7.下列防腐蝕涂裝前的表面處理中，屬于機械處理的是()

　　A.噴砂處理 B.噴淋脫脂

　　C.浸泡脫脂 D.轉化處理

　　【答案】A

　　【解析】機械處理包括噴射、拋丸等。其中噴射處理包括：

　　干噴射、濕噴射、噴砂、噴丸、噴粒。

　　化學處理包括脫脂、化學脫脂、浸泡脫脂、噴淋脫脂、超聲波脫脂、轉化處理

　　8.關于建筑管道安裝的說法，正確的是()。

　　A.室內管道應先安裝塑料管道后安裝鋼制管道

　　B.金屬排水管道的卡箍不能固定在承重結構上

　　C.飲用水水箱的溢流管可與污水管道直接連接

　　D.低溫?zé)崴椛涔┡到y(tǒng)的埋地盤管不應有接頭

　　【答案】D

　　【解析】對于不同材質的管道應先安裝鋼質管道，后安裝塑料管道。A錯

　　金屬排水管道上的吊鉤或卡箍應固定在承重結構上。B錯

　　飲用水水箱的溢流管，不得與污水管道直接連接，并應留出不小于100mm㎡的隔斷空間。C錯

　　9.額定電壓為380V電動機的絕緣電阻檢查，其檢查數量應抽查()。

　　A.10% B.20%

　　C.50% D.100%

　　【答案】C

　　【解析】額定電壓500V及以下的電動機用500V兆歐表測量電動機絕緣電阻，絕緣電阻不應小于0.5兆歐：檢查數量為抽查50%，不得少于1臺。

　　10.下列風管中，進行嚴密性試驗時應符合中壓風管規定的是()。

　　A.排風風管 B.變風量空調的風管

　　C.新風風管 D.N1級潔凈空調風管

　　【答案】B

　　【解析】排煙除塵、低溫送風及變風量空調系統風管的嚴密性應符合中壓風管的規定。

　　11.在安全技術防范系統中，報警探測器的調試檢測內容不包括()

　　A.靈敏度 B.防拆保護

　　C.誤報警 D.報警優先

　　【答案】D

　　【解析】檢查及調試系統所采用深測器的探測范圍、靈敏度、誤報警、漏報警、報警狀態后的恢復、防拆保護等功能與指標，應符合設計要求。

　　12.關于火災自動報警系統施工技術的要求，錯誤的是()

　　A.端子箱和模塊箱宜設置在弱電間

　　B.設備外殼接地可采用銅芯絕緣線

　　C.應進行整體聯動控制功能的調試

　　D.不同電壓的線路可設于同一管內

　　【答案】D

　　【解析】火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽孔內。D錯。

　　13.下列電梯部件中，出廠文件不需要型式檢驗證書復印件的是()

　　A.選層器

　　B.安全鉗

　　C.限速器

　　D.緩沖器

　　【答案】A

　　【解析】土建布置圖，產品出廠合格證，門鎖裝置、限速器、安全鉗及緩沖器等保證電梯安全部件的型式檢驗證書復印件，設備裝箱單，安裝使用維護說明書動力電路和安全電路的電氣原理圖。

　　14.關于招標過程中設置投標限價的說法，錯誤的是()

　　A.招標文件中應當明確最低投標限價

　　B.招標人自行決定是否設置投標限價

　　C.招標人設置的投標限價只能有一個

　　D.招標人可明確最高限價的計算方法

　　【答案】A

　　【解析】招標人不得規定最低投標限價。

　　15.承包人的工程索賠正式文件不包括()

　　A.批復的索賠意向書

　　B.進度款支付證書

　　C.合同條款修改指令

　　D.工程的設計變更

　　【答案】B

　　【解析】承包人的正式索賠文件包括：索賠申請表、批復的索賠意向書、編制說明及與本項施工索賠有關的證明材料及詳細計算資料等附件。

　　16.下列照明光源中，施工現場臨時照明宜優先選用的是()。

　　A.金鹵燈 B.白熾燈

　　C.LED燈 D.熒光燈

　　【答案】C

　　【解析】施工用電及照明，臨時用電宜優先選用節燈具，采用聲控、光控等節能照明燈具。

　　17.建筑安裝工程措施費中，施工組織措施項目費不包括()。

　　A.安全文明施工費 B.提前竣工增加費

　　B.機械設備安拆費 D.雨季施工增加費

　　【答案】C

　　【解析】施工組織措施項目費，包括安全文明施工費(如：環境保護費、文明施工費、安全施工費、臨時設施費)、提前竣工增加費、二次搬運費、冬雨期施工增加費、行車(行人)干擾增加費、特殊地區施工增加費。機械設備安拆費屬于施工技術措施項目費。

　　18.機電工程單機試運行前，組織編制試運行方案的人員是()。

　　A.項目總工程師 B.企業總工程師

　　C.項目總負責人 D.專業技術人員

　　【答案】A

　　【解析】試運行方案編審：試運行方案由施工項目總工程師組織編制，經施工企業總工程師審定，報建設單位或監理單位批準后實施。

　　19.機電工程的專項驗收不包括()。

　　A.環境保護驗收 B.人防設施驗收

　　C.景觀照明驗收 D.防雷設施驗收

　　【答案】C

　　【解析】機電工程專項驗收：

　　1)消防驗收;2)人防設施驗收;3)環境保護驗收;4)防雷設施驗收;5)衛生防疫檢測。

　　20.在保修期內進行技術性回訪時，組織座談會的單位是()。

　　A.設計單位 B.施工單位

　　C.監理單位 D.建設單位

　　【答案】D

　　【解析】座談會方式回訪。由建設單位組織座談會或意見聽取會。

　　二、多項選擇題(共10題，每題2分。每題的備選項中，有2個或2個以上符合題意，至少有1個錯項。錯選，本題不得分;少選，所選的每個選項得0.5分。)

　　21.下列管材中，可用于飲用水管道的有()。

　　A.鋁塑復合管

　　B.丁烯管

　　C.硬聚氯乙烯管

　　D.塑復銅管

　　E.無規共聚丙烯管

　　【答案】ABDE

　　【解析】塑料及復合材料水管

　　1.硬聚氯乙烯管：內壁光滑阻力小、不結垢，無毒、無污染，耐腐蝕。使用溫度不大于40℃，故為冷水管?？估匣阅芎?、難燃，可采用橡膠圈柔性接口安裝。主要用于給水管道(非飲用水)、排水管道、雨水管道。

　　2.氯化聚氯乙烯管：高溫機械強度高，適于受壓的場合。主要應用于冷熱水管、消防水管系統、工業管道系統。

　　3.無規共聚聚丙烯管：無毒、無害、不生銹、不腐蝕，有高度的耐酸性和耐氯化物性。適合采用嵌墻和地坪面層內的直埋暗敷方式，水流阻力小。主要應用于飲用水管、冷熱水管。

　　4.丁烯管：有較高的強度、韌性好、無毒。應用于飲用水、冷熱水管。特別適用于薄壁、小口徑壓力管道。

　　5.交聯聚乙烯管：無毒、衛生、透明。主要用于地板輻射供暖系統的盤管。

　　6.鋁塑復合管：安全無毒、耐腐蝕、不結垢、流量大、阻力小、壽命長、柔性好、彎曲后不反彈、安裝簡單。應用于飲用水，冷、熱水管。

　　7.塑復銅管：無毒、抗菌衛生、不腐蝕、不結垢、水質好、流量大、強度高、剛性大、耐熱、抗凍、耐久，長期使用溫度范圍寬，比銅管保溫性能好。主要用作工業及生活飲用水，冷、熱水輸送管道。

　　22.下列石油化工設備中，屬于分離設備的有()。

　　A.過濾器 B.緩沖器

　　C.洗滌器 D.集油器

　　E.反應器

　　【答案】ABCD

　　【解析】分離設備。主要用于完成介質的流體壓力平衡氣體凈化分離等的壓力容器稱為分離設備，如分離器、過濾器、集油器、緩沖器、洗滌器等。

　　23.進行管道工程測量時，可作為管線起點的有()。

　　A.給水管道的水源處

　　B.排水管道下游出水口

　　C.煤氣管道的用氣點

　　D.排水管道上游進水口

　　E.熱力管道的供氣點

　　【答案】ABE

　　【解析】管線的起點，給水管道以水源作為起點;排水管道以下游出水口為起點;煤氣、熱力管道以供氣方向作為起點。

　　24.起重時的吊裝載荷包括()。

　　A.吊車臂重

　　B.設備重量

　　C.索具重量

　　D.吊具重量

　　E.吊裝配重

　　【答案】BCD

　　【解析】吊裝載荷應包括：吊物重量、吊索和其他被吊的附件重量。(2022年二建教材已刪除此考點，一建教材有此考點)

　　25.下列焊縫中，屬于按空間位置形式分類的有()。

　　A.角焊縫

　　B.平焊縫

　　C.橫焊縫

　　D.立焊縫

　　E.仰焊縫

　　【答案】BCDE

　　【解析】按施焊時焊縫在空間所處位置，分為平焊縫、立焊縫、橫焊縫、仰焊縫四種形式

　　26.下列鋼卷尺中，應辦理報廢手續的有()。

　　A.尺盒上制造廠標記磨損

　　B.尺帶的分度線不清楚

　　C.尺盒的表面有油漬污染

　　D.尺帶表面大面積氧化

　　E.尺帶兩邊有鋒口及毛刺

　　【答案】BD

　　【解析】使用中的鋼卷尺，若有自卷或制動式鋼卷尺拉出、收縮經?？ㄗ?，有阻滯失靈現象;尺帶表面鍍鉻、鎳或涂塑大面積脫皮或氧化;分度、斷線或不清楚;尺帶扭曲或折斷;尺盒嚴重殘缺等情況之一的應停止使用，由工程項目部計量管理員辦理報廢續。

　　27.下列情況中，應變更用電合同的有()。

　　A.改變供電電壓等級

　　B.臨時更換大容量電力變壓器

　　C.改變用電單位名稱

　　D.暫時停止部分受電設備用電

　　E.增加三級供配電箱

　　【答案】ABCD

　　【解析】變更用電的規定。有下列情況之二者，為變更用電。用戶需變更用電時，應事先提出申請，并攜帶有關證明文件，到供電企業用電營業場所辦理手續，變更供用電合同。

　　(1)減少合同約定的用電容量(簡稱減容);

　　(2)暫時停止全部或部分受電設備的用電(簡稱暫停)

　　(3)臨時更換大容量變壓器(簡稱暫換);

　　(4)遷移受電裝置用電地址(簡稱遷址);

　　(5)移動用電計量裝置安裝位置(簡稱移表);

　　(6)暫時停止用電并拆表(簡稱暫拆);

　　(7)改變用戶的名稱(簡稱更名或過戶);

　　(8)—戶分列為兩戶及以上的用戶(簡稱分戶);

　　(9)兩戶及以上用戶合并為一戶(簡稱并戶);

　　(10)合同到期終止用電(簡稱銷戶);

　　(11)改變供電電壓等級(簡稱改壓);

　　(12)改變用電類別(簡稱改類)。

　　28.納入《特種設備目錄》的安全附件的品種有()。

　　A.減壓閥

　　B.水力控制閥

　　C.氣瓶閥門

　　D.緊急切斷閥

　　E.爆破片裝置

　　【答案】CDE

　　【解析】《特種設備目錄》的安全附件品種包括安全閥、爆破片裝置、緊急切斷閥、氣瓶閥門。

　　29.工業安裝電氣工程中，分項工程劃分的依據有()。

　　A.電氣設備

　　B.電氣線路

　　C.安裝工序

　　D.電壓等級

　　E.安裝部位

　　【答案】AB

　　【解析】本題考查的是工業安裝工程施工質量驗收的項目劃分。電氣裝置安裝分項工程應按電氣設備、電氣線路劃分。

　　30.下列建筑安裝工程檢驗批的質量驗收項目中，宜選用全數檢驗的有()。

　　A.母線槽的金屬外殼保護接地

　　B.屋頂排風機的防護網安裝

　　C.電力電纜金屬支架保護接地

　　D.主干管上閘閥的強度試驗

　　E.超重?zé)艟邞业跹b置強度試驗

　　【答案】ACDE

　　【解析】主控項目是保證工程安全和使用功能的重要檢驗項目，是對安全、衛生、環境保護和公共利益起決定性作用的檢驗項目，是確定該檢驗批主要性能的項目，因此必須全部符合有關專業工程驗收規范的規定。例如，管道的壓力試驗、風管系統的嚴密性檢驗、電氣的絕緣與接地測試等均是主控項目。因此AC正確。D主干管的閥門應全部進行強度試驗，正確。

　　質量大于10Kg的燈具、固定裝置及懸吊裝置應按燈具重量的5倍恒定均布載荷做強度試驗，且持續時間不得少于 15min。施工或強度試驗時觀察檢查，查閱燈具固定裝置及懸吊裝置的載荷強度試驗記錄;應全數檢查。

　　三、實務操作與案例分析題(共4題，每題20分。請根據背景資料，按要求作答。)

　　(一)

　　【背景資料】

　　某科技公司的數據中心機電采購及安裝分包工程采用電子招標，邀請行業內有類似工程經驗的A、B、C、D、E五家單位投標。工程采用固定總價合同，在合同專用條款中約定鍍鋅鋼板的價格隨市場波動時，風管(鍍鋅鋼板制作安裝的工程量清單綜合單價中，調整期價格與基期價格之比漲幅率在±5%以?xún)?nèi)不予調整：超過±5%時，只對超出部分進行調整。工程預付款100萬元，工程質量保修金為90萬元。

　　投標過程中，E單位在投標截止前一個小時，突然提交總價降低5%的修改標書。

　　最終經公開評審，B單位中標，合同價3000萬元(含甲供設備暫估價200萬，其中風管(鍍鋅鋼板)制作安裝的工程量清單綜合單價為600元/m2，工程量為10000m2。

　　建設單位按約定支付了工程預付款，施工開始后，鍍鋅鋼板的市場價格上漲，其風管制作安裝的工程量清單調整期綜合單價為648元/m2，該項合同價款予以調整，設計變更調增價款為50萬元。

　　施工過程中，消防排煙系統設計工作壓力750Pa，排煙風管采用角鋼法蘭連接，現場排煙防火閥及風管安裝見圖1，監理單位在工程質量驗評時，對排煙防火閥的安裝和排煙風管法蘭連接工藝提出整改要求。

　　數據中心F2層變配電室的某一段金屬梯架全長45m，并敷設一條扁鋼接地保護導體，監理單位對金屬梯架與接地保護導體的連接部位進行了重點檢查，以確保金屬梯架的可靠接地。

　　工程竣工后，B單位按期提交了工程竣工結算書。

　　【問題】

　　1.E單位突然降價的投標做法是否違規?請說明理由：

　　2.請寫出圖1中排煙防火閥安裝和排煙風管法蘭連接的正確要求、

　　3.變配電室的金屬梯架應至少設置多少個與接地保護導體的連接點?分別寫出連接點的位置

　　4.請計算說明風管制作安裝工程的合同價款予以調整的理由，該合同價款調整金額是多少?如不考慮其他合同價款的變化，請計算本工程竣工結算價款是?

　　【參考答案】

　　1.E公司的做法不違規。理由：因?yàn)镋是在投標截止前采取的突然降價法，此時還沒開標，所以是有效的。

　　2. 防火閥距防火墻表面距離為350mm不符合規范要求，正確的是應不大于250mm;

　　風管支架設置不符合規范要求，正確的是防火閥邊長大于630mm宜設置獨立支吊架;

　　法蘭墊片厚度2mm不符合規范要求。正確的是墊片厚度不應小于3mm;

　　法蘭連接處的螺栓孔間距250mm不符合規范要求。中壓系統矩形風管法蘭螺栓及鉚釘間距應小于等于150mm 。

　　補充：GB51251-2017

　　6.3.4 風管的安裝應符合下列規定：

　　1 風管的規格、安裝位置、標高、走向應符合設計要求，且現場風管的安裝不得縮小接口的有效截面。

　　2 風管接口的連接應嚴密、牢固，墊片厚度不應小于3mm，不應凸入管內和法蘭外;排煙風管法蘭墊片應為不燃材料，薄鋼板法蘭風管應采用螺栓連接。

　　3 風管吊、支架的安裝應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。

　　4 風管與風機的連接宜采用法蘭連接，或采用不燃材料的柔性短管連接。當風機僅用于防煙、排煙時，不宜采用柔性連接。

　　5 風管與風機連接若有轉彎處宜加裝導流葉片，保證氣流順暢。

　　6 當風管穿越隔墻或樓板時，風管與隔墻之間的空隙應采用水泥砂漿等不燃材料嚴密填塞。

　　7 吊頂內的排煙管道應采用不燃材料隔熱，并應與可燃物保持不小于150mm的距離。

　　檢查數量：各系統按不小于30%檢查。

　　檢查方法：核對材料，尺量檢查、直觀檢查。

　　3.金屬梯架應至少設置3個與接地保護導體的連接點。起始端，終端和中間分別設置一個連接點。

　　4.綜合單價超過5%的部分可對單價進行調整，600×1.05=630元/m2，648-630=18元/m2，所以最終單價應該調整為600+18=618元/m2。調整金額為18×10000=180000元。

　　結算價款為：3000+18-90-100+50=2878萬元。

(二)

　　【背景資料】

　　A公司要求盡快完成施工臨時用電工程，B公司編制了施工臨時用電工程作業進度計劃(見表2)，計劃工期30天在審批時被監理公司否定，要求重新編制。B公司在工作持續時間不變的情況下，將導線架設調整至電桿組立完成后進行，修改了作業進度計劃。

　　B公司與A公司簽訂安全生產責任書，明確各自安全責任，建立項目安全責任體系，并由項目副經理全面領導負責安全生產，為安全生產第一責任人，并由項目工程師對本項目的安全生產負部分領導責任。

　　A公司中標一升壓站安裝工程項目，因項目地處偏遠地區，升壓站安裝前需建設施工臨時用電工程。A公司將臨時用電工程分包給B公司施工，臨時用電工程內容電力變壓器(10/0.4kV)、配電箱安裝，架空線路(電桿、導線及附件)施工。

　　電桿及附件安裝(見圖2)、導線架設后，在線路試驗前，某檔距內的一條架空導線因事故造成斷線，B公司用相同規則導線對斷線進行了修復(有2個接頭)復后檢查，接頭處機械強度只有原導線的80%，接電阻為同長度導線電阻的1.5倍，被A公司要求返工，B公司對斷線進行返工修復，施工臨時用電工程驗收合格。

　　表2施工臨時用電工程作業進度計劃

　　【問題】

　　1.施工臨時用電工程作業進度計劃(表2)為什么被監理公司否定?修改后的作業進度計劃工期需多少天?

　　2.B公司制定的安全生產責任體系中有哪些不妥?說明理由。

　　3.本工程的架空導線在斷線后的返工修復應達到哪些技術要求?

　　4.說明圖2中①、②部件的名稱。有什么作用?

　　【參考答案】

　　1.被否定的原因：表2電桿組立和導線架設同時進行是錯誤的，按照施工順序?qū)Ь€(xiàn)架設需在電桿組立完成后進行。修改后的計劃工期為50天。

　　2.不妥之處：由項目副經理全面領導負責安全生產，為安全生產第一責任人，并由項目工程師對本項目的安全生產負部分領導責任。

　　理由：項目經理應為工程項目安全生產第一責任人。施工員對所管轄勞務隊(或班組)的安全生產負直接領導責任。

　　3.應滿足的要求：

　　(1)導線連接應接觸良好，其接觸電阻不應超過同長度導線電阻的1.2倍。

　　(2)導線連接處應有足夠的機械強度，其強度不應低于導線強度的95%。

　　(3)在任一檔距內的每條導線，只能有一個接頭;當跨越鐵路、高速公路、通行河流等區域時不得有接頭。

　　(4)不同金屬、不同截面的導線，只能在桿上跳線處連接。

　　(5)導線壓接前，要選擇合適的連接管，其型號應與導線相符。

　　4.①是橫擔。橫擔是裝在電桿上端，用來固定絕緣子架設導線的，有時也用來固定開關設備或避雷器等。

　　②是絕緣子。作用：絕緣子用來支持固定導線，使導線對地絕緣，并還承受導線的垂直荷重和水平拉力。

(三)

　　【背景資料】

　　A公司承接一地下停車庫的機電安裝工程，工程內容包括給排水、建筑電氣、消防工程等。

　　經建設單位同意，A公司將消防工程分包給了B公司，并對B公司在資質條件、人員配備方面進行了考核和管理，自動噴水滅火系統中的直立式噴頭運到施工現場，經外觀檢查后，立即與消防管道同時進行了安裝，直立式噴灑頭安裝見圖3，施工過程中被監理工程師叫停，要求整改。

　　B公司整改后，對自動噴水滅火系統進行通水調試，調試項目包括水源測試、報警閥調試、聯動試驗，在驗收時被監理工程師要求補充調試項目。

　　該停車庫項目在竣工驗收合格12個月后才投入使用，投入使用12個月后，消防管道漏水，建設單位要求A公司進行維修。

　　圖3 噴灑頭安裝示意圖

　　【問題】

　　1.A公司對B公司進行考核和管理的內容還有哪些?

　　2.說明自動噴水滅火系統安裝中被監理工程師要求整改的原因。

　　3.自動噴水滅火系統的調試還應補充哪些項目?

　　4.消防管道維修是否在保修期內?說明理由。維修費用應由誰承擔?

　　【參考答案】

　　1. A公司還應從技術裝備、技術管理人員資格以及履約能力等方面對B公司進行考核與管理，確定滿足工程要求的分包單位。

　　2.原因：(1)噴頭運到現場外觀檢查后立即與管道同時安裝，錯誤，應在安裝前進行密封性能試驗，并且在系統試壓、洗沖合格后進行。

　　(2) 水盤距頂棚為200mm，錯誤;應為75~150mm;

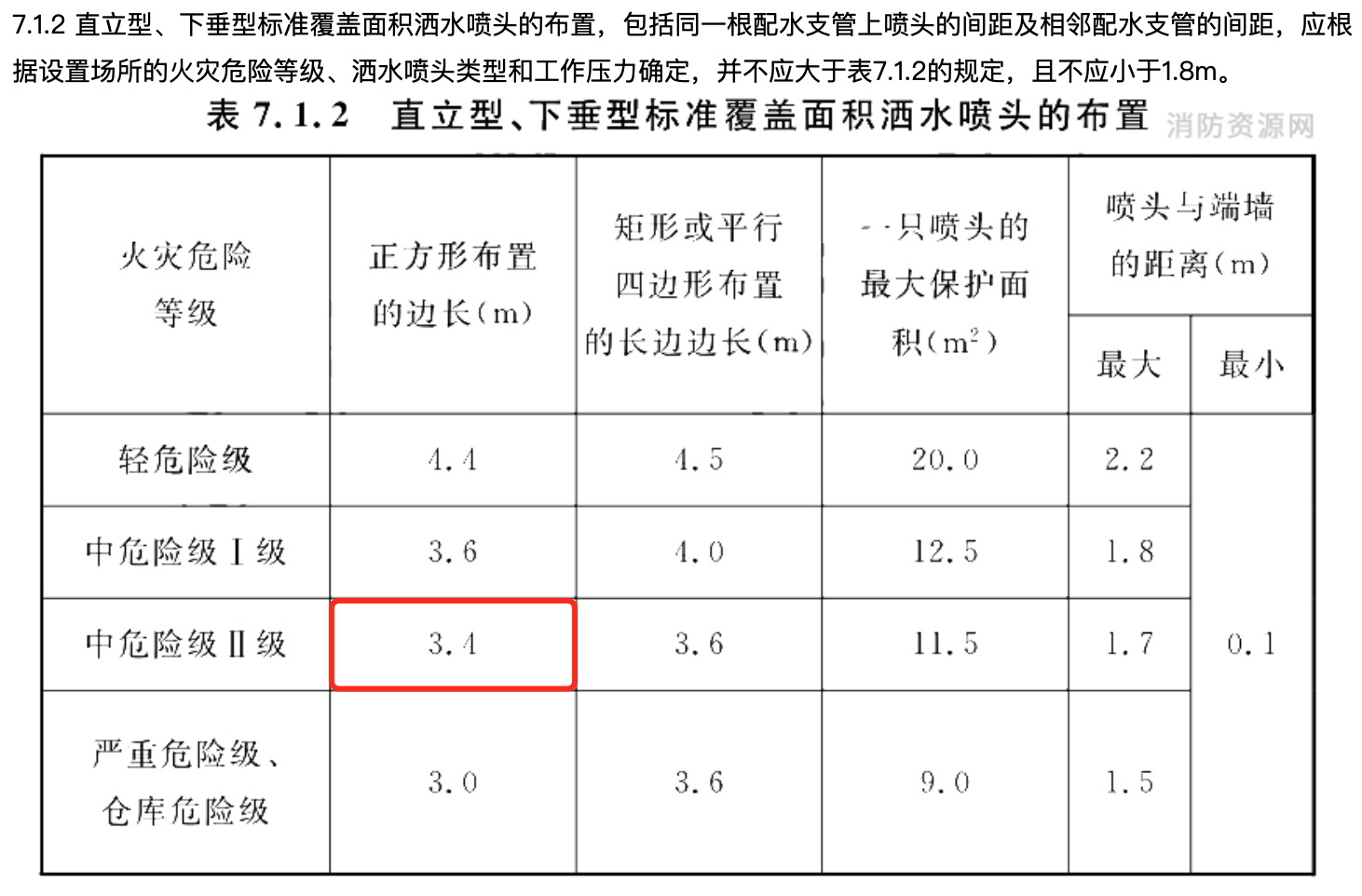

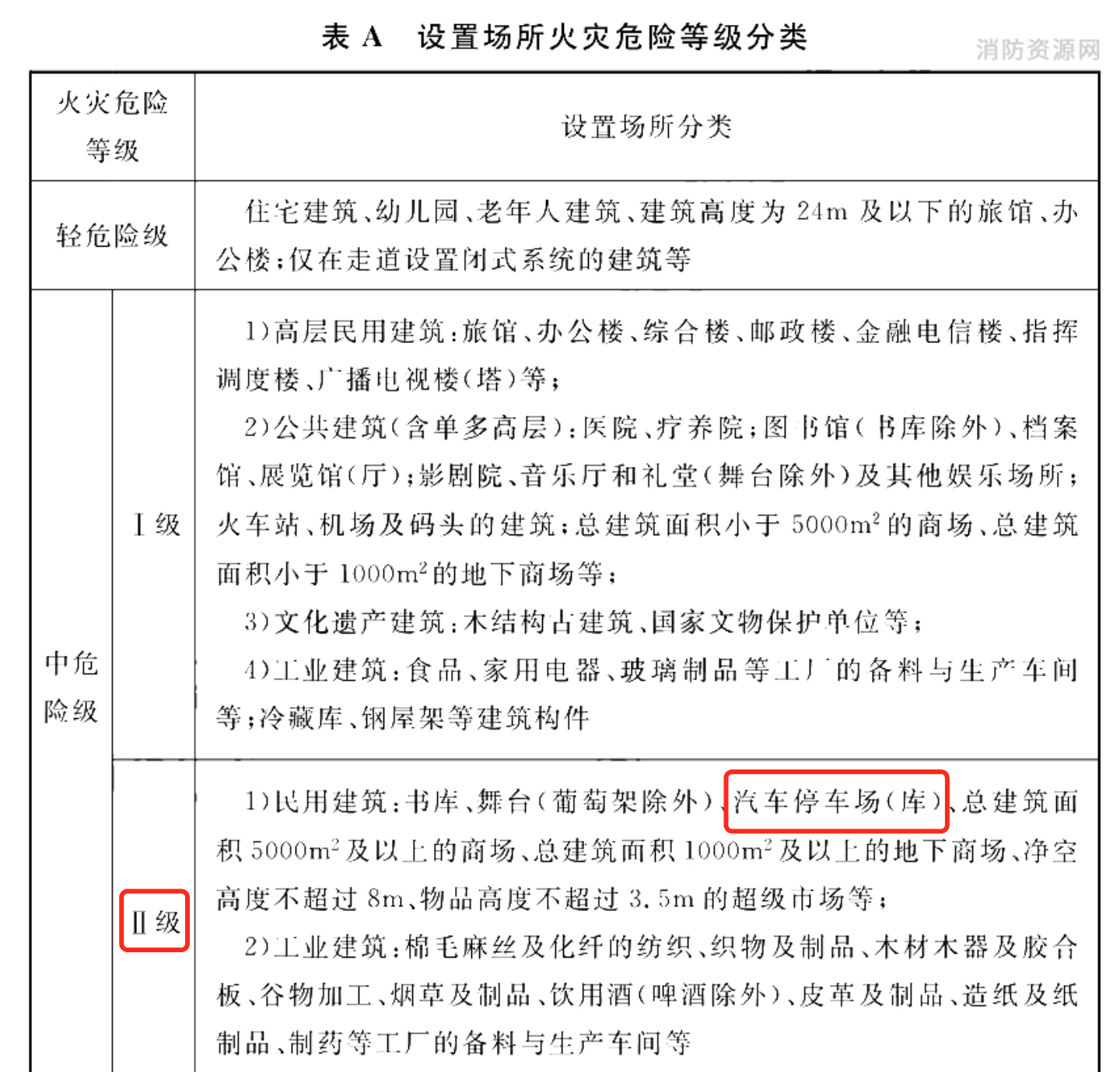

　　(3)兩噴頭間距為3.6m，錯誤;停車庫為中危險二級，噴頭間距不應超過3.4m。

　　補充：自動噴水滅火系統設計規范 GB50084-2017

　　7.1.6 除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm~150mm

　　3.還應補充：消防水泵調試、穩壓泵調試、排水設施調試。

　　4.(1)消防管道維修不在保修期內。理由：建設工程的保修期自竣工驗收合格之日起計算;

　　給水排水系統保修期為2年。

　　(2)維修費用建設單位自己承擔。

(四)

　　【案例背景】

　　安裝公司承接某工業廠房蒸汽系統安裝，系統熱源來自?xún)膳_(tái)蒸汽鍋爐，鍋爐單臺額定蒸發量12t/h，鍋爐出口蒸汽壓力1.0Mpa，蒸汽溫度195℃。蒸汽主管采用φ219x6mm無縫鋼管，安裝高度H+3.2m，管道采用700mm厚巖棉保溫，蒸汽主管全部采用氧弧焊焊接。安裝公司承接某工業廠房蒸汽系統安裝，系統熱源來自?xún)膳_(tái)蒸汽鍋爐，鍋爐單臺額定蒸發量12t/h，鍋爐出口蒸汽壓力1.0Mpa，蒸汽溫度195℃。蒸汽主管采用Φ219x6mm無縫鋼管，安裝高度H+3.2m，管道采用700mm厚巖棉保溫，蒸汽主管全部采用氧弧焊焊接。

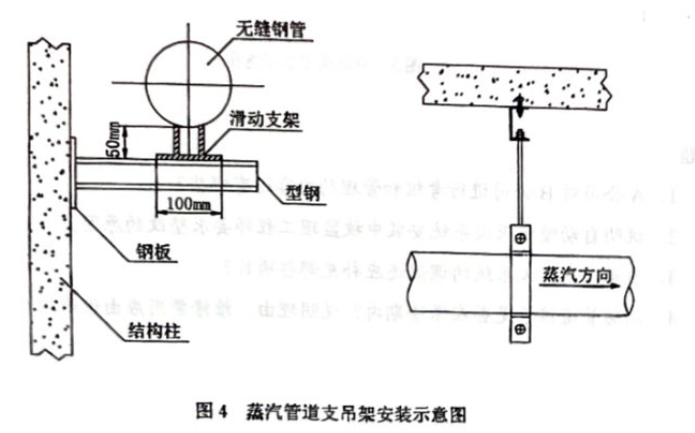

　　安裝公司進場后，編制了施工組織設計和施工方案。在蒸汽管道支、吊架安裝(見圖4)設計交底時，監理工程師要求修改滑動支架高度、吊架的吊點安裝位置、鍋爐到達現場后安裝公司、監理單位和設計單位共同進行了進場驗收。鍋爐廠家提供的隨機文件包含：鍋爐圖樣(總圖、安裝圖、主要受壓部件圖)，鍋爐質量證明書(產品合格證、金屬材料證明、焊接質量證明書及水壓試驗證明)，鍋爐安裝和使用說明書，受壓元件與原設計不符的變更資料。安裝公司認為鍋爐出廠資料不齊全，要求鍋爐生產廠家補充與安全有關的技術資料。

　　施工前，安裝公司對全體作業人員進行了安全技術交底，交底內容：施工項目的作業特點和危險點，針對危險點的具體預防措施，作業中應遵守的操作規程和注意事項。所有參加人員在交底書上簽字，并將安全技術交底記錄整理歸檔為一式兩份，分別有安全員、施工班組留存。

　　安裝公司將蒸汽主管的焊接改為底層采用氬弧焊，面層采用電弧焊，經設計同意后立即進入施工，但被監理工程師叫停，要求安裝公司修改施工組織設計，并審批后方能施工。

　　【問題】

　　1.圖4中的滑動支架高度及吊點的安裝位置應如何修改?

　　2.鍋爐按出廠形式分為哪幾類?鍋爐生產廠家還應補充哪些與安全有關的技術資料?

　　3.安全技術交底還應補充哪些內容?安全技術交底記錄整理歸檔有何不妥?

　　4.監理工程師要求修改施工組織設計是否合理?為什么?

　　【參考答案】

　　1.(1)滑動支架高度修改如下：滑動支架的高度應大于保溫層的厚度，背景中管道采用70mm厚巖棉保溫，滑動支架高度為50mm，應增加支架高度大于70mm。

　　(2)吊點安裝位置修改如下：蒸汽管道有熱位移，其吊桿應偏置安裝，吊點應設在位移的反方向，按位移值的1/2偏位安裝。

　　2.(1)鍋爐按出廠形式分為：整裝鍋爐、散裝鍋爐。

　　(2)還應補充：受壓元件的強度計算書或計算結果的匯總表;安全閥排放量的計算書或計算結果匯總表。

　　3.(1)安全技術交底還應包括：工程項目和分部分項的概況：發現事故隱患應采取的措施：發生事故后應采取的避難、應急、急救措施。

　　(2)安全技術交底記錄整理歸檔為一式兩份，分別由安全員、施工班組留存不妥，交底記錄應一式三份，分別由工長、施工班組和安全員留存。

　　4.(1)監理工程師要求合理。

　　(2)蒸汽主管的焊接方法改變屬于施工方法有重大變更，需對施工組織設計進行修改或補充。

　　施工組織設計(方案)的修改或補充應由原編制人員來實施;

　　施工組織設計(方案)修改或補充后原則上需按原審批級別重新審批。

　　掃碼關注大立教育二建官方微信公眾號：大立二級建造師備考助手，免費領取完整電子版、視頻版真題解析以及更多二級建造師考試相關動態及備考資料!即刻掃碼，輕松學二建!

　　大立教育各科老師考后講解2022年二級建造師真題及答案，分析出題方向及難度，參透考題命題。點擊進入真題答案講解直播>>
