2015年二級建造師《機電工程管理與實務》考試真題



　　一、單項選擇題(共20題，每題1分。每題的備選項中，只有1個最符合題意)

　　1.水準測量采用高差法，待定點的高程是通過(　　)。

　　A.調整水準儀調試得出 B.計算得出

　　C.水準尺度直接讀出 D.微調補償器得出



　　2.吊裝工程專項方案專家論證會應由(　　)組織。

　　A.建設單位 B.設計單位

　　C.監理單位 D.施工總承包單位



　　3.為驗證擬定的焊件工藝的正確性所進行的試驗過程及結果評價是(　　)。

　　A.焊接作業卡 B.焊接工藝評定

　　C. 焊接質量證明文件 D.焊接作業規程



　　4.設備基礎的質量因素中，影響安裝精度的主要是(　　)。

　　A.澆注方式和時間 B.沉降和強度

　　C.表面積和平整度 D.溫度和濕度



　　5.汽輪機低壓外下缸組合時，汽缸找中心的基準目前多采用(　　)。

　　A.激光法 B.拉鋼絲法

　　C.假軸法 D.轉子法



　　6.根據壓力容器安裝許可規則，下列說法正確的是(　　)。

　　A.分片到貨的球罐安裝，屬于壓力容器安裝許可管理范圍

　　B.只取得G C1級壓力管道安裝許可資質的單位，不可以從事壓力容器安裝工作

　　C.取得 A2級制造許可的單位，可安裝高壓容器，不得安裝超高壓容器

　　D.壓力容器安裝前，應向設區的市的特種設備安全監督管理部門書面告知



　　7.自動化儀表的取源部件安裝，正確的做法是( 　)。

　　A.在工藝管道的防腐、襯里、吹掃后開孔和焊接

　　B.同一管段上的壓力取源部件安裝在溫度取源部件下游側

　　C.溫度取源部件在管道上垂直安裝時，應與管道軸線垂直相交

　　D.溫度取源部件應近鄰閥門出口側安裝



　　8.金屬表面防腐前預處理要求，正確的是(　　)。

　　A.基體表面溫度高于露點3℃以上

　　B.相對溫度上升到60%時，應停止除銹工作

　　C.海沙作為噴射材料進行除銹工作

　　D.金屬表面應除銹徹底，打磨光滑



　　9.爐窯砌磚中斷或返工時，中斷或返工處的耐火磚應做成(　　)。

　　A.平齊一致直槎 B.梯形斜槎

　　C.橢圓角直槎 D.馬形斜槎



　　10.明裝排水橫干管穿越防火分區隔墻時設置防火套管的長度，可用的是(　　)。

　　A.200mm B.300mm

　　C.400mm D.500mm



　　11.避雷器安裝的檢查要求，正確的是( )。

　　A.避雷器應拆開檢查

　　B.避雷器電壓與線路電壓相等

　　C.避雷器防爆片的上下蓋不能取下

　　D.避雷器瓷件的裂紋應小于1mm



　　12.通風系統按空氣動力學不同分為(　　)和機械通風。

　　A.工業通風 B.換氣通風

　　C.自然通風 D.全面通風



　　13.在有強磁場干擾的區域，模擬信號傳輸電纜應采用(　　)。

　　A.多股線 B.屏蔽線

　　C.雙絞線 D.平行線



　　14.屬于消防工程避難設施的是(　　)。

　　A.應急照明裝置 B.手動報警按鈕

　　C.自動噴淋設施 D.感火煙探測器



　　15.曳引式電梯設備進場驗收合格后，在驅動主機安裝前的工序是(　　)。

　　A.土建交換檢驗 B.導軌安裝

　　C.對重安裝 D.安全部件安裝



　　16.施工企業使用的 A類計量器具包括最高計量標準器具和用于(　　)的工作計量器具。

　　A.工藝控制 B.量值傳遞

　　C.質量檢測 D.物資管理



　　17.下列有關用電計量裝置的規定，說法正確的是( )。

　　A.用電計量裝置設計應征得檢定機構的許可

　　B.用電計量裝置必須裝在供電設施的產權分界處

　　C.用電計量裝置屬于非強制檢定范疇

　　D.現場校驗后的用電計量裝置應加封



　　18.鍋爐烘爐，煮爐和試運轉完成后，應請(　　)驗收。

　　A.施工單位質量部門 B.事業單位施工管理部門

　　C.制造單位質量部門 D.所在監督監管部門



　　19.工業自動化儀表安裝分項工程應按儀表質檢安裝(　　)進行劃分。

　　A.施工程序 B.施工方法

　　C.試驗要求 D.試驗工序



　　20.室外排水管道安裝工序是(　　)。

　　A.分項工程 B.分部工程

　　C.子單位工程 D.單位工程



　　二： 多項選擇題(共 10題，每題2分。每題的備選項中，有2個或2個以上符合題意，至少有1個錯項。錯選，本題不得分;少選，所選的每個選項得0.5分)。

　　21.下列關于控制電纜的說法，正確的是(　　)。

　　A.芯線截面一般在10mm²以下 B.線芯材質多采用鋼導體

　　C.芯線的絞合主要采用對絞線 D.允許的工作溫度為95℃

　　E.絕緣層材質可采用聚乙烯



　　22.按壓縮氣體的方式分類，屬于速度型的壓縮機有(　　)。

　　A.軸流式 B.螺桿式

　　C.轉子式 D.離心式

　　E.混流式



　　23.下列關于墊鐵設置的說法，符合規范要求的有(　　)。

　　A.每個地螺栓旁邊至少應有一組墊鐵

　　B.墊鐵不得設置在底座主要承受力部位

　　C.設備底座接縫處的兩側各設置一組墊鐵

　　D.每組墊鐵的塊數不宜超過5塊

　　E.設備調平后，墊鐵應與設備底座點焊牢固



　　24.封閉母線安裝程序中，外殼焊接前的工序有(　　)。

　　A.絕緣子安裝 B.找正固定

　　C.導體焊接 D.電氣試驗

　　E.與設備連接



　　25.下列工業管道水沖洗實施要點，正確的有( )。

　　A.沖水流速不得低于1.5m/s

　　B.排水時不得形成負壓

　　C.排出口的水色和透明度與入口水目測一致

　　D.使用潔凈水連續進行沖洗

　　E.水中氯離子含量不得超過30ppm



　　26.保溫棉的進場復檢指標有( )。

　　A.密度 B.絕熱結構

　　C.含水率 D.幾何形狀

　　E.導熱系數



　　27.對金屬管道做鈍化處理，可采用含有0.1%左右的( )溶液。

　　A.重鉻酸 B.氫氧化鈉

　　C.重鉻酸鈉 D.磷酸三鈉

　　E.重鉻酸鉀



　　28.下列工序，屬于成套電氣照明燈具的施工工序有( )。

　　A.燈具檢查 B.燈具組裝

　　C.燈具安裝 D.燈具接線

　　E.燈具送電



　　29.下列裝置，屬于蒸汽壓縮式制冷機組組成部分的有( )。

　　A.蒸發器 B.發生器

　　C.膨脹閥 D.冷凝器

　　E.分水器



　　30.機電工程注冊建造師執業的機電安裝工程不包括(　　)。

　　A.凈化工程 B.煤氣工程

　　C.動力工程 D.建材工程

　　E.制氧工程



　　三：案例分析題(共 4題，每題20分)

　　(一)

　　【背景資料】

　　某安裝公司總包氨氫壓縮分廠全部機電安裝工程，其中氨氫壓縮機為多段活塞式，工作壓力為32MP A，電機與壓縮機本體分兩件進場，現場用齒式聯軸器連接，壓縮機系統的管道隨機組訂貨，現場組裝試驗。

　　開工前，安裝公司決定壓縮機系統的機械設備、電氣自動化、管道等主體工程由本單位自行安裝，防腐保溫及其他非主體工程分包給具有相應資質的分包單位承擔，安裝公司對分包工程從技術、質量、安全、進度、工程款支付等進行施工全過程的管理。

　　施工前，施工方案編制人員向施工作業人員作了分項，專項工程的施工方案交底，由于交底內容全面，重點突出，可操作性強，故施工中效果明顯，工程進展順利。

　　試運行階段，一臺壓縮機振動較大，經復查土建無施工質量問題，基礎無下沉;設備制造質量全部合格;復查安裝記錄;墊鐵設置合理且按規定定位焊接，一、二次灌漿均符合質量要求;測量儀器精度合格，各種環境因素對安裝無影響，建設單位要求安裝公司進一步認真復查并處理。

　　問題：

　　1.壓縮機系統的管道，按壓力分應屬于哪一類?應進行哪些試驗?

　　2.對分包工程管理的主要依據有哪些?

　　3.施工方案交底主要包括哪些內容?

　　4.根據背景資料分析可能引起壓縮機振動大的原因，應由哪個單位承擔責任?





　　(二)

　　【背景資料】

　　某成品燃料油外輸項目，由4臺5000m³成品汽油灌，兩臺10000m³消防罐，外輸泵和工作壓力為4.0Mp A的外輸管道及相應的配套系統組成。

　　具備相應資質的 A公司為施工總承包單位， A公司擬將外輸管道及配套系統施工任務分包給G C2資質的 B專業公司，業主認為不妥，隨后 A公司征得業主同意，將土建施工分包給具有相應資質的 C公司，其余工程由 A公司自行完成。

　　A公司在進行罐內環焊縫碳弧氣刨清根作業時，采用的安全措施有：36V安全電源作為罐內照明電源; 3臺氣刨機分別由3個開關控制，并共用一個總漏電保護開關;打開罐體的透光孔、人孔和清掃孔，用自然對流方式通風，經安全檢查，存在不符合安全規定之處。

　　管道試壓前，項目部全面檢查了管道系統，試驗范圍內的管道已經按照圖紙要求完成;焊縫已除銹合格并涂好了底漆：膨脹節已設置了臨時約束裝置：一塊1.6級精度的的壓力表已校驗合格待用，待試壓管道與其他系統已用盲板隔離。項目部在上述檢查中發現了幾個問題，并出具了整改書，要求作業隊限時整改。

　　由于業主負責的施工圖設計滯后，造成 C公司工期延誤20天，窩工損失達30萬元人民幣， C公司向 A公司提請工期和費用索賠， A公司以征地由業主負責， C公司應向業主索賠為由，拒絕了 C公司的索賠申請。

　　問題：

　　1.說明 A公司擬將管道系統分包給 B單位不妥的理由。

　　2.指出罐內清根作業中不符合安全規定之處，并闡述正確的做法。

　　3.管道試壓前的檢查中發現了哪幾個問題?應如何整改?

　　4. A公司拒絕C公司的索賠是否妥當?說明理由。





　　(三)

　　【背景資料】

　　某安裝工程公司承包了一套燃油加熱爐安裝工程，包括加熱爐、燃油供應系統、鋼結構、工藝管道、電氣動力與照明、自動控制、輔助系統等。

　　燃油泵的進口管道焊縫要求100%射線檢測。因閥門和法蘭未到貨，遲遲未能焊接。為了不影響單機試運行的進度要求。閥門和法蘭到達施工現場后，安裝工程公司項目部馬上安排施工人員進行管道和法蘭的施焊，閥門同時安裝就位。

　　安裝工程公司項目部總工程師組織編寫了加熱爐，燃油泵等動力設備的單機試運行方案，報建設單位進行了審批，按照試運行方案，安裝工程公司項目部組織了單機試運行和聯動試運行。

　　安裝工程公司項目部在分項，分部工程質量驗收評定合格后，填寫工藝管道工程質量驗收記錄，并作了檢查評定結論，向建設單位提出進行單位工程質量驗收評定和竣工驗收的申請。

　　安裝工程公司項目部向建設單位提交的竣工工程施工記錄資料有：圖紙會審記錄、設計變更單、隱蔽工程驗收記錄、焊縫的無損檢測記錄、質量事故處理報告及記錄。建設單位認為：安裝工程公司項目部提交的施工記錄資料不全，要求安裝工程公司項目部完善、補充。安裝工程公司項目部全部整改補充后，建設單位同意該工程組織竣工驗收。

　　問題：

　　1. 閥門在安裝前應檢查哪些內容?

　　2. 指出安裝工程公司項目部組織試運行的不妥之處，并予以糾正。

　　3. 工藝管道工程質量驗收記錄填寫的主要內容有哪些?

　　4. 安裝工程公司項目部應補充哪些施工記錄資料?





　　(四)

　　【背景資料】

　　某電力工程公司項目部承接了商務樓的10KV變配電工程施工項目，工程主要設備布置見10KV變配電設備布置圖(圖1)，變配電設備運行狀態通過監控柜實施智能監控。

　　項目部依據驗收規范和施工圖編制了變配電工程的施工方案，設備二次搬運及安裝程序是：高壓開關柜→變壓器→低壓配電柜→計量、監控柜。方案中，項目部將開關柜等基礎框架安裝的水平度偏差設置為 B級質量控制點，電力變壓器等高壓電氣的變接實驗設置為 A級質量控制點，保證變配電設備施工質量達到驗收規范要求。

　　進場后，因設計單位變更高壓系統設計，造成高壓開關柜比其他設備晚到現場，項目部改變了設備的二次搬運及安裝程序：變壓器→低壓配電柜→計量、監控柜→高壓開關柜。施工中，變配電設備檢查、安裝、絕緣測試、耐壓試驗及試運行符合設計要求，變配電設備系統檢測滿足智能監控要求，工程驗收合格。項目部及時整理施工記錄等技術資料，將10KV變配電工程竣工檔案移交給商務樓項目建設單位。

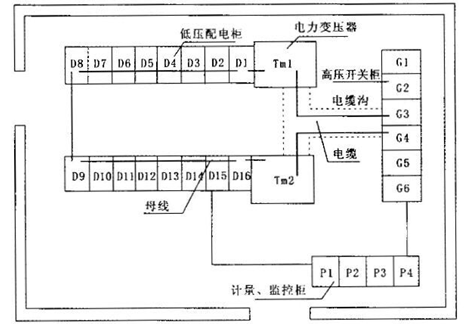

　　圖1 10KV變配電設備布置圖

　　【問題】：

　　1.分別說明項目部將電力變壓器交接實驗設置為A級質量控制點和基礎框架水平度偏差設置為B級質量控制點的理由。

　　2.項目部是否可以改變設備二次搬運及安裝程序?說明理由。

　　3.智能監控的變配電設備試運行中應檢測哪些參數?

　　4.本工程的竣工檔案內容主要有哪些記錄?
