(二)

　　背景資料

　　某辦公樓工程，建筑面積45000㎡，鋼筋混凝土框架-剪力墻結構，地下一層，地上十二層，曾該5m，抗震等級一級，內墻裝飾面層為油漆、涂料。地下工程防水圍混凝土自防水和外粘卷材防水。

　　施工過程中，發生了下列事件：

　　事件一：項目部按規定向監理工程師提交調直后HRB400EФ12鋼筋復試報告，主要檢測數據為：抗拉強度實測值561N/m㎡,實測重量0.816kg/m(HRB400EФ12鋼筋：曲阜強度標準值400N/m㎡，極限強度標準值540N/m㎡，理論重量0.888kg/m)。

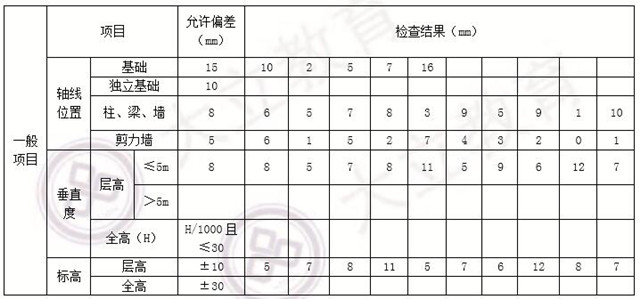

　　事件二：五層某施工段現澆結構尺寸檢驗批驗收表(部分)如下：



　　事件三：監理工程師對三層油漆和涂料工質量檢車中，發現部分房間有流墜、刷紋、透底等質量通病，下達了整改通知單。

　　事件四：在地下防水工程質量檢查驗收時，監理工程師對防水混凝土強度、抗滲性能和細部節點構造進行了檢查，提出了整改要求。

　　問題

　　1.事件一中，計算鋼筋的強屈比、屈強比(超屈比)、重量偏差(保留兩位小數)，并根據計算結果分別判斷該指標是否符合要求。

　　2.事件二中，指出驗收表中的錯誤，計算表中正確數據的允許偏差合格率。

　　3.事件三中，涂飾工程還有哪些質量通病?

　　4.事件四中，地下工程防水分為幾個等級?Ⅰ級防水的標準是什么?防水混凝土驗收時，需要檢查哪些部位的設置和構造做法?

　　【參考答案】(6分)P440

　　1.鋼筋強屈比=561/460=1.22<1.25，該指標不合格

　　超屈比(超強比)=460/400=1.15<1.3， 該指標合格

　　重量偏差=【(0.888-0.816)/0.888】×100%=8.11%>8% ，該指標不合格

　　(參考資料)

　　混凝土結構工程施工質量驗收規范 GB 50204-2002 (2011年版)

　　5.3.2A 鋼筋調直后應進行力學性能和重量偏差的檢驗，其強度應符合有關標準的規定。

　　盤卷鋼筋和直條鋼筋調直后的斷后伸長率、重量負偏差應符合表5.3.2A的規定。

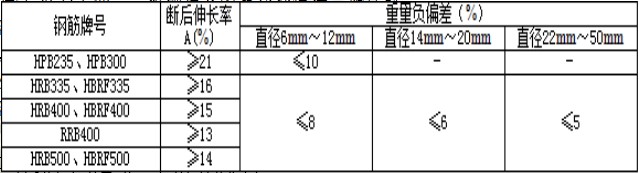

　　表5.3.2A 盤卷鋼筋和直條鋼筋調直后的斷后伸長率、重量負偏差要求

　　注：1.斷后伸長率A的量測標距為5倍鋼筋公稱直徑;

　　2.重量負偏差(%)按公式(Wo-Wd)/ Wo×100計算，其中Wo為鋼筋理論重量(kg/m), Wd為調直后鋼筋的實際重量(kg/m);

　　3.對直徑為28mm～40mm的帶肋鋼筋，表中斷后伸長率可降低1%;對直徑大于40mm的帶肋鋼筋，表中斷后伸長率可降低2% 。

　　2. (5分)

　　(1)錯誤：軸線位置柱、梁、墻檢查結果錯誤，垂直度(層高≤5m)檢查結果錯誤

　　參考：(錯誤1：垂直度層高大于5米，允許偏差10mm。)

　　(錯誤2：軸線位置中的基礎抽檢的點數不夠。)

　　(2)表中允許偏差合格率分別為：軸線位置基礎允許偏差合格率為80%、軸線位置剪力墻允許偏差合格率為80%;標高層高允許偏差合格率為80%。

　　(參考資料)

　　混凝土結構工程施工質量驗收規范

　　3.0.6 檢驗批合格質量應符合下列規定:

　　1 主控項目的質量經抽樣檢驗合格;

　　2 一般項目的質量經抽樣檢驗合格，當采用計數檢驗時，除有專門要求外，一般項目的合格點率應達到80%及以上，且不得有嚴重缺陷;

　　3 具有完整的施工操作依據和質量驗收記錄。

　　對驗收合格的檢驗批，宜作出合格標志。

　　8.3.2 現澆結構和混凝土設備基礎拆模后的尺寸偏差應符合表8.3.2-1、 表8.3.2-2 的規定。

　　檢查數量：按樓層、結構縫或施工段劃分檢驗批。在同一檢驗批內，對梁、柱和獨立基礎，應抽查構件數量的10%，且不少于3 件;對墻和板，應按有代表性的自然間抽查10%，且不少于3 間;對大空間結構，墻可按相鄰軸線間高度5m 左右劃分檢查面，板可按縱、橫軸線劃分檢查面，抽查10%，且均不少于3 面;對電梯井應全數檢查;對設備基礎應全數檢查。

　　檢驗方法：量測檢查。

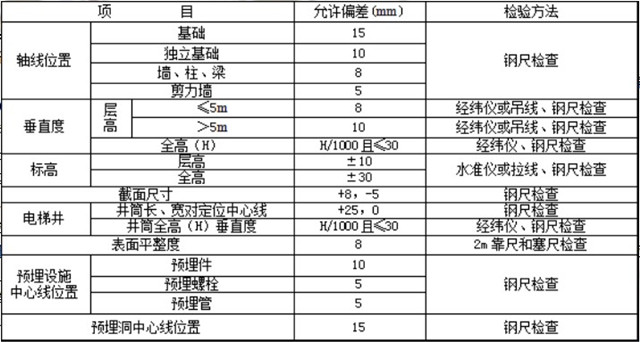

　　表8.3.2-1 現澆結構尺寸允許偏差和檢驗方法

　　3、P245表格(4分)

　　泛堿、咬色、疙瘩、砂眼、漏涂、起皮和掉粉

　　4、(5分)

　　(1)地下防水分四個等級 P146

　　(2)1級防水的標準是不允許滲水，結構表面無濕漬;

　　P420表格

　　(3)防水混泥土驗收時，需要檢查防水混泥土的變形縫，施工縫，后澆帶、穿墻管道，埋設件等設置和構造做法符合設計要求。 P421
