三、案例分析題(共5題，(一)、(二)、(三)題各20分，(四)、(五)題各30分)

　　(一)

　　背景資料

　　某綜合樓工程，地下三層，地上二十層，總建筑面積68000m2，地基基礎設計等級為甲級，灌注樁閥板基礎，現澆鋼筋混凝土框架剪力墻結構。建設單位與施工單位按照《建設工程施工合同(示范文本)》簽訂了施工合同，約定竣工時需向建設單位移交變形測量報告，部分主要材料由建設單位采購提供。施工單位委托第三方測量單位進行施工階段的建筑變形測量。

　　基礎樁設計樁徑800mm、長度35m~42m，混凝土強度等級c30，共計900根，施工單位編制的樁基施工方案中列明。采用泥漿護壁成孔、導管法水下灌注C30混凝土;灌注時樁頂混凝土面超過設計標高500mm;每根樁留置1組混凝土試件;成樁后按總樁數的20%對樁身質量進行檢驗。監理工程師審查時認為方案時認為方案存在錯誤，要求施工單位改正后重新上報。

　　地下結構施工過程中，測量單位按變形測量方案實施監測時，發現基坑周邊地表出現明顯裂縫，立即將此異常情況報告給施工單位。施工單位立即要求測量單位及時采取相應的檢測措施，并根據觀測數據制訂后續防控對策。

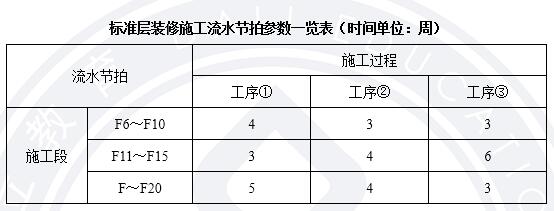

　　裝修施工單位將地上標準層(F6~F20)劃分為三個施工段組織流水施工，各施工段上均包含三個施工工序，其流水節拍如下表所示：

　　建設單位采購的材料進場復檢結果不合格，監理工程師要求退場;因停工帶料導致窩工。施工單位提出8萬元費用索賠。材料重新進場施工完畢后，監理驗收通過;由于該部位的特殊性，建設單位要求進行剝離檢驗，檢驗結果符合要求;剝離檢驗及恢復共發生費用4萬元，施工單位提出4萬元費用索賠。上述索賠均在要求時限內提出。數據經監理工程師核實無誤。

　　問題

　　1指出樁基施工方案中的錯誤之處，并分別寫出相應的正確做法。

　　2變形測量發現異常情況后，第三方測量單位應及時采取哪些措施?針對變形測量，除基坑同邊地表出現明顯裂縫外，還有那些異常情況也應立即報告委托方?

　　2016年一級建造師《建筑工程》考試真題答案(正在更新)

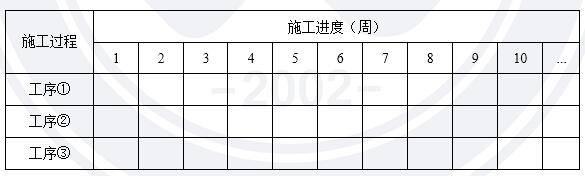

　　3參照下圖圖示，在答題卡上相應位置繪制標準層裝修的流水施工橫道圖。

　　參考答案

　　1(估計4分)

　　(1)不妥之處一：灌注時樁頂混凝土面超過設計標高500mm。(估計1分)

　　正確做法：水下灌注時樁頂混凝土面標高至少耍比設計標高超灌0.8~1.0m。(估計1分)

　　(2)不妥之處二：成樁后按總樁數的20%對樁身質量進行檢驗。(估計1分)

　　正確做法：對設計等級為甲級或地質條件復雜，成樁質量可靠性低的灌注樁，抽檢數量不應少于總數的30%。(估計1分)

　　2 (1)(估計2分)第三方測量單位必須互即報告委托方(或施工單位)(估計1分)，同時應及時增加觀測次數或調整變形測量方案(估計1分)。

　　(2)(估計4分，每項1分，至少4項)

　　1)變形量出現異常變化;2)變形速率出現異常變化

　　3)變形量達到或超出預警值;

　　4)周邊出現塌陷滑坡情況;5)開挖面出現塌陷滑坡情況;

　　6)建筑本身周邊建筑及地表出現異常;

　　7)自于地震、暴雨、凍融等自然災害引起的其他異常變形情況。

　　3 (估計6分：圖對6分;計算工期正確，圖沒有畫對估計2分)

　　1)累加數列求和

　　錯位相減取大值

　　計算工期T=5+4+12=21周

　　繪制橫道圖

　　4(估計4分)

　　(1)因停工待料造成的導致的窩工，施工單位提出8萬元費用索賠成立。(估計1分)

　　理由：材料由建設單位采購，由建設單位負責，停工待料導致的窩工應由建設單位承擔。(估計1分)

　　(2)剝離檢驗及恢復費用索賠成立。(估計1分)

　　理由：建設單位提出剝離檢驗，施工單位無條件接受，檢測結果符合要求，檢測費用應由發建設單位承擔。(估計1分)
