　　二、單代號網絡圖的繪制

　　(一)繪圖規則

　　●單代號網絡圖的繪圖規則與雙代號網絡圖的繪圖規則基本相同。

　　●區別：

　　當網絡圖中有多項開始工作時，應增設一項虛擬的工作(S)，作為該網絡圖的起點節點;

　　當網絡圖中有多項結束工作時，應增設一項虛擬的工作(F)，作為該網絡圖的終點節點。

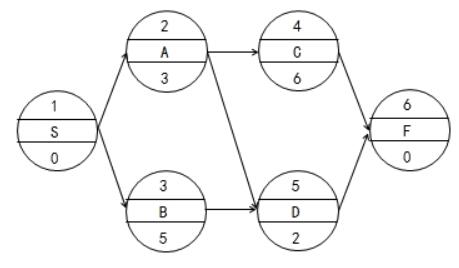

　　圖3-17 具有虛擬起點節點和終點節點的單代號網絡圖

　　(二)繪圖示例

　　三、單、雙代號網絡圖繪制舉例

　　1.A、B兩項工作，依次進行施工

　　2.A、B、C三項工作，同時開始(起始性工作)

　　3.A、B、C三項工作，同時結束(結束性工作)

　　4.A、B、C三項工作，A完成后B、C才能開始

　　5.有A、B、C三項工作，A、B完成后C才開始

　　6.有A、B、C、D四項工作，A、B完成后C、D開始

　　7.有A、B、C、D四項工作，A完成后C開始，A、B完成后D開始。

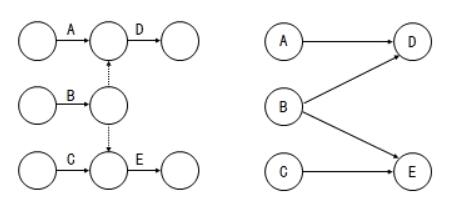

　　8.有A、B、C、D、E五項工作，A、B完成后D開始，B、C完成后E開始

　　四、雙代號網絡圖與單代號網絡圖比較
