　　三章　網絡計劃技術

　　二節　網絡圖的繪制(S)

　　一、雙代號網絡圖的繪制

　　(一)繪圖規則

　　網絡圖必須按照已定的邏輯關系繪制。

　　邏輯關系表　　表3-1

　　●網絡圖中嚴禁出現循環回路。

　　●網絡圖中的箭線(包括虛箭線，以下同)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

　　●網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。

　　●網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　●嚴禁在箭線上引入或引出箭線，但當網絡圖的起點節點有多條箭線引出(外向箭線)或終點節點有多條箭線引入(內向箭線)時，為使圖形簡潔，可用母線法繪圖。

　　●應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。

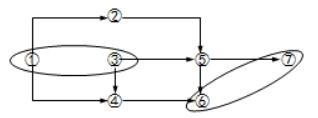

　　箭線交叉時的處理辦法

　　●網絡圖中應只有一個起點節點和一個終點節點。

　　不允許出現多個起點節點和多個終點節點

　　(二)繪圖方法

　　●繪制沒有緊前工作的工作箭線，使它們具有相同的開始節點。

　　●從左至右依次繪制其他工作箭線。

　　(1)當所要繪制的工作只有一項緊前工作時，則將該工作箭線直接畫在其緊前工作箭線之后即可。

　　(2)當所要繪制的工作有多項緊前工作時，應按不同情況分別予以考慮。

　　·一接一、多接一、多接多、散接散。

　　●當各項工作箭線都繪制出來之后，應合并那些沒有緊后工作之工作箭線的箭頭節點，以保證網絡圖只有一個終點節點。

　　●當確認所繪制的網絡圖正確后，即可進行節點編號。

　　(三)繪圖示例
