案例二

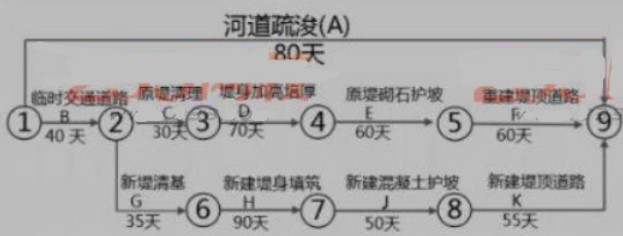

　　某河道整治工程的主要施工內容有河道硫浚，原堤防加固，新堤防填筑等。承包人依據《水利水電工程標準施工招標文件》(2009年版)與發包人簽訂了施工合同，合同約定工期為9個月(每月按30天計算，下同)，2015年10月1日開工。承包人編制并經監理人同意的進度計劃如圖所示：

　　本工程施工中，發生如下事件：

　　事件一：工程如期開工，但因征地未按期完成，導致臨時交通道路推遲20天完成。發包人要求承包人采取趕工措施，保證工程按合同要求的工期目標完成，承包了確定了工期優化方案;

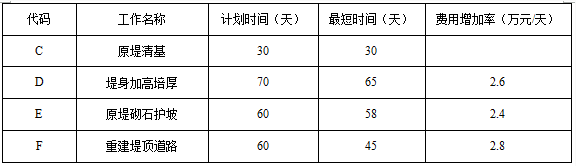

　　(1)原堤防加固，按增加費用最小原則進行工期優化，相應的工期優化，費用關系見下表：

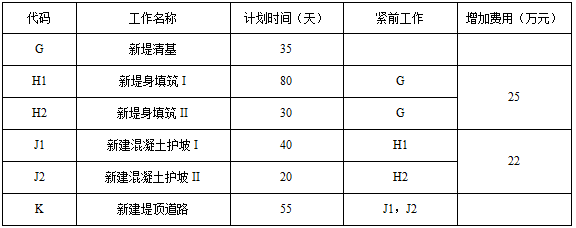

　　(2)新堤填筑，采用增加部分關鍵工作的施工班組，組織平行施工優化工期，計劃調整費用增加情況見下表：

　　(3)河道疏浚，計劃于2015年12月1日開始項目部按優化措施編制調整后的進度計劃及趕工措施報告，并上報監理人批準。

　　事件二：項目經理因患病經常短期離開施工現場就醫，鑒于項目經理健康狀況，承包人按合同規定履行相關程序后，更換了項目經理。

　　事件三：承包人在取得合同工程完工證書后，向監理人提交完工付款申請，包括發包人已支付承包人的工程款，并提供了相關證明材料。

　　事件四：承包人在編制竣工圖時，對其中圖面變更比例超過1/3的施工圖進行了重新繪制，并按，檔案要求進行標號和標注。

　　1.根據事件一用雙代號網絡圖繪制，從2015年12月1日起，優化進度計劃，計算趕工所增加的費用。

　　2.根據事件二，分別說明項目經理短期離開施工現場和承包人更換項目經理應履行的程序。

　　3.據事件三，承包人提交的完工付款申請單中，除發包人已支付承包人的工程款外，還應有哪些內容?

　　4.事件四中承包人重新繪制的竣工圖應如何編號?竣工圖圖標欄中應標注的內容有哪些?

　　【參考答案】

　　1.(1)B工作延誤20天后，優化后續工作的網絡圖如下：

　　(2)①原堤防加固線路為：①→②→③→④→⑤→⑨，線路總長度為260天。由于B工作延誤20天，那么原堤防加固需要趕工10天。從趕工費用最低的原則出發，優先壓縮費用增加率低的工作。因此工作E壓縮2天，工作D壓縮5天，工作F壓縮3天，滿足壓縮10天的要求。壓縮費用為：24×2＋2.6×5＋2.8×3=262萬元。

　　②新堤填筑對工作H和工作J增加了施工隊數量，所以趕工的費用累計為：25＋22=47萬元

　　2.(1)承包人項目經理短期離開施工場地，應事先征得監理人同意，并委派代表代行其職責。

　　(2)更換項目經理應事先征得發包人同意，并應在更換14天前通知發包人和監理人。

　　3.完工付款申請單應包括下列內容：完工結算合同總價、發包人已支付承包人的工程價款、應扣留的質量保證金、應支付的完工付款金額。

　　4.(1)施工圖紙變更比例超過1/3的部分，應重新繪制竣工圖。重繪圖應按原圖編號，并在說明欄內注明變更依據。

　　(2)在圖標欄內注注明“竣工階段”和繪制竣工圖的時間、單位、責任人。監理單位應在圖標上方加蓋并簽署“竣工圖確認章”。
