山東棗莊文體中心是BIM技術應用的一個優秀案例，今天一起看看該項目是如何利用BIM技術實現的。

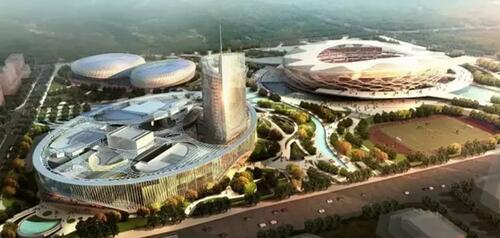

在此案例中，城市綜合體地上建筑由圖書館、劇院、博物館、廣電中心、文化館五棟建筑組成。各單體在地下一層連通，地下一層主要為停車庫和各單體的輔助功能用房，局部設地下二層停車庫。總建筑面積19.78萬平方米。



該項目以建筑專業為主導，全專業使用ArchiCAD軟件平臺進行BIM設計，搭建BIM Server服務器實施BIM協同，完成設計階段的BIM施工圖設計。



造型簡約與豐富的文化底蘊，簡約高雅是現代建筑的重要特征，不僅來自技術上的要求，更來自美學上的比例和尺度。



塔樓在體型上選擇弧線形式，通過視覺偏差增強其氣勢挺拔的效果。樹立了城市地標的宏偉形象。



玻璃幕墻選用白色到透明漸變玻璃，呈現微妙退暈，玻璃肋的采用使金屬構件最少化，創造出簡潔干凈的玻璃幕墻。



透過玻璃幕墻能看到大廳內流暢動感的主樓梯，以及橢圓形的觀眾廳外墻，對比鮮明。



觀眾廳外墻飾面在視覺上向上延伸，一直沖破門廳延伸至室外，體塊明晰，視覺沖擊強烈。



劇場立面結合文化中心整體造型，采用了多段弧線與橢圓鋼構架上的弧形開口相呼應。



外立面采用了棕紅色銅面板金屬幕墻和玻璃肋玻璃幕墻相結合的方式，局部設金屬百葉。



圖書館建筑入口大廳處，為三層通高的玻璃幕墻，使空間開闊明亮。二層規劃館展示廳處，立面處理為實體墻面，減少了外界環境對展示空間的干擾。



同時大面積的可開啟窗扇，保證了圖書館的天然采光和自然通風。



建筑外立面結合文化中心整體造型，沿橢圓弧面上的大弧形與基地大橢圓弧線相呼應，與文化中心的其它建筑一起，形成了一個完整的立面。



弧形實體墻面上增開的小窗，增添了立面的趣味性。建筑其它立面面向橢圓內部各條通道及庭院空間，體塊穿插，虛實結合，豐富了大橢圓的內部空間。



博物館主入口處為三層通高門廳空間，門廳東南角布置景觀電梯，在滿足觀展便捷性要求的同時給觀展者提供了另一觀景體驗，在一定程度上亦增強了入口大廳空間垂直方向上的視覺效果。



博物館平面核心處布置通高中庭，強化了室內的縱向空間感，并結合玻璃頂為各層公共區域提供了充足的采光。而中庭處連接各層的直跑梯段在滿足垂直交通需求的同時，其曲折變化的造型也使中庭空間更加豐富靈動。



文化館外觀整體造型非常簡潔，主要外立面上的大弧面是一個完整的橢圓與文化中心的大橢圓相切，立面其余部分伴有平面局部退進所帶來的體塊變化。



在建筑材料上，文化館統一于文化中心整體風格，外立面主要采用外掛石灰石面板及玻璃幕墻相結合的形式，局部另有金屬百葉相間其中。其中玻璃幕墻多選用白色到透明漸變玻璃，采用明框形式。四層以上采用白色U型玻璃幕墻，突出了空間使用的特殊性。



一層層高5700，主要布置兒童活動區和老年活動區、培訓教室和多功能廳。多功能廳西側的共享大廳之間采用靈活隔斷的方式，可分可合，其規整流暢的室內空間為其中的活動形式創造了更多的可能性。



二層層高5200，主要布置少年活動區，老年活動區，培訓教室。



三層層高5200，主要布置婦女活動區、美術活動室、書法活動室、手工活動室、還有培訓教室。



四層主要布置了六個電影廳、售票大廳、進場門廳和文化館的附屬辦公。各個功能區的高度不同。



五層為電影院的辦公和電影院的放映走廊和空調機房。



一層地下室局部設有地下二層，局部設有夾層設置自行車庫。總建筑面積為54209平方米，地下一層層高在主樓下為7.3米，在主樓旁根據頂板降板的不同層高亦不同，地下二層層高6.8米，夾層層高為3.3米和3.4米。



地下室除在各棟單體下部設置有附屬配套用房之外，還在中心地下庭院處設有餐飲及員工餐廳，和在各單體相對應的地下部分外圈設有相應的停車區域，以滿足員工和外來人員的停車需求。



地下室設有三個汽車坡道，其中東西兩個坡道為貨物和客車共用的坡道，北側的一個坡道為客車專用坡道。



地下二層為文化中心整體建筑的能源中心。
