案例分析題二

背景資料

某公司中標承污水截流工程，內容有：新建提升泵站一座，位于城市綠地內，地下部分為內徑5m的圓形混凝土結構，底板高程-9.0m;新敷設D1200mm和D1400mm柔性接口鋼筋混凝土管道546m，管頂覆土深度4.8m～5.5m，檢查并間距50m～80m;A段管道從高速鐵路橋跨中穿過，B段管道垂直穿越城市道路，工程縱向剖面如圖2所示。場地地下水為層間水，賦存于粉質黏土、重分質黏土層，水量較大。設計采用明挖施工，輔以井點降水和局部注漿加固施工技術措施。

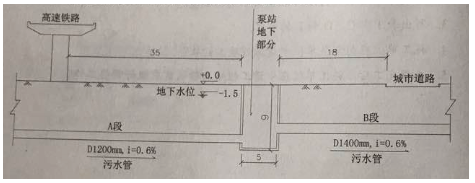

圖2 污水截流工程縱向剖面示意圖(單位：m)

施工前，項目部進場調研發現：高鐵橋墩柱基礎為摩擦樁;城市道路車流量較大;地下水位較高，水量大，土層滲透系數較小。項目部依據施工圖設計擬定了施工方案，并組織對施工方案進行專家論證。根據專家論證意見，項目部提出工程變更，并調整了施工方案如下：1、取消井點降水技術措施;2、泵站地下部分采用沉井法施工;3、管道采用密閉式頂管機頂管施工。該項工程變更獲得建設單位的批準。項目部按照設計變更情況，向建設單位提出調整工程費用的申請。

問題：

1、簡述工程變更采取1和3措施具有哪些優越性

2、給出工程變更后泵站地下部分和新建管道的完工順序，并分別給出兩者的驗收試驗項目。

3、指出沉井下沉和沉井封底的方法。

4、列出設計變更后的工程費用調整項目

【參考答案】

1、1由于地層中的土體都是粉質粘土或重粉質黏土，滲透系數較小，水不易從地下抽出，那么使用井點降水的效果不佳，所以取消井點降水的措施是明智的。3由于地下管道穿過高速鐵路及城市道路，對于明挖法施工來說易造成交通擁堵，選擇不開槽施工的密閉式頂管避免了類似的事情發生，且成本也低于明挖法。

2、先沉井沉至設計標高封底施工底板完工，先施工A段頂管，完工后施工泵站內部結構，待施工至B段標高后，進行B段頂管施工。

泵站試驗驗收項目：滿水試驗

管道試驗驗收項目：污水管道的嚴密性試驗

3、沉井下沉采用不排水下沉，還有泥漿觸變套、空氣幕等輔助下沉方法。沉井封底采用水下封底。

4、由明挖基施工變?yōu)榱隧敼芎统辆┕ぃ练绞┕p少土方開挖及回填費用，減少注漿加固費用。對于泵站，增加沉井施工費用(水下混凝土封底施工增加的費用)。對于取消井點降水技術措施，減少井點降水費用。

案例分析題三

背景材料

某公司承建一項天然氣管線工程，全長1380m，公稱外徑dn110mm，采用聚乙烯燃氣管道(SDR11 PE100)，直埋敷設，熱熔連接。

工程實施過程中發生了如下事件：

事件一：開工前，項目部對現場焊工的執業資格進行檢查。

事件二：管材進場后，監理工程師檢查發現聚乙烯直管現場露天堆放，堆放高度打1.8m，項目部既未采取安全措施，也未采用棚護。監理工程師簽發通知單要求項目部整改，并按表3所列項目及方法對管材進行檢查。

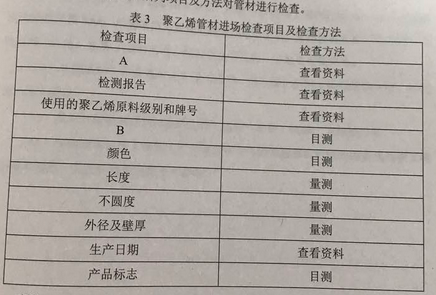

表3 聚乙烯管材進場檢查項目及檢查方法

事件三：管道焊接前，項目部組織焊工進行現場試焊，試焊后，項目部相關人員對管道連接接頭的質量進行了檢查，并根據檢查情況完善了焊接作業指導書。

問題：

1、事件一中，本工程管道焊接的焊工應具備哪些資格條件?

2、事件二中，指出直管堆放的最高高度應為多少米，并采取哪些安全措施?管道采用棚護的主要目的是什么?

3、A和B代表什么?

4、事件三中，熱熔焊接對焊接工藝評定檢驗與試驗項目有哪些?

5、事件三中，聚乙烯直管焊接接頭質量檢查有哪些實驗項目?

【答案】

1、焊工的從業資格：1焊工必須按規定考試合格，并持有國家質檢總局統一印制的《特種設備作業人員證》，特殊工種應經過安全培訓，考試合格后方可操作并持證上崗;2證書應在有效期內，且焊工的焊接工作不能超出持證項目允許范圍;3中斷焊接工作超過6個月，再次上崗需重新考試。

2、堆放高度應為不超過1.5米。

安全措施：1管材、管件應該存放在通風良好、溫度不超過40℃的庫房或簡易棚內。2管材應水平堆放在平整的支撐物或地面上，堆放高度不宜超過1.5米，當管材捆扎成1m×1m的方捆，并且兩側加支撐保護時，堆放高度可適當提高，但不宜超過3m，管件應逐層疊放整齊，應確保不倒塌，并且便于拿取和管理。3管材、管件在戶外臨時堆放時，應有遮蓋物。4管材存放時，應將不同直徑和不同壁厚的管材分別堆放。采用棚護的主要目的：防止陽光直射導致管材老化變形。

3、A質量合格證 B外觀

4、施工單位首先編制作業指導書并試焊，對其首次使用的聚乙烯管材、熱熔焊接方法、焊焊縫處等，應進行焊接工藝評定，并應根據評定報告確定焊接工藝。

評定檢驗試驗項目：外觀質量檢查、卷邊切除檢查、卷邊背彎試驗、拉伸性能試驗

5、接頭質量檢驗項目：接頭彎曲性能試驗、拉伸性能試驗、卷邊高度、切屑厚度、錯口值、對口間隙。

案例題四

背景材料

某地鐵盾構工作井，平面尺寸為18.6m*18.8m，深28m，位于砂性土、卵石地層，地下水埋深為地表以下23m。施工影響范圍內有現狀給水、雨水、污水等多條市政管線。盾構工作井采用明挖法施工，圍護結構為鉆孔灌注樁加鋼支撐，盾構工作井周邊設降水管井。設計要求基坑土方開挖分層厚度不大于1.5m，基坑周邊2m-3m范圍內堆載不大于30MPa，地下水位需在開挖前1個月降至基坑底以下1m。

項目部編制的施工組織設計有如下事項：

1、施工現場平面布置如圖4所示，布置內容有施工圍擋范圍50m*22m，東側圍擋距居民樓15m，西側圍擋與現狀道路步道路緣平齊;攪拌設施及堆土場設置于基坑外緣1m處;布置了臨時用電、臨時用水等設施;場地進行硬化等。

2、考慮盾構工作井基坑施工進入雨季，基坑圍護結構上部設置擋水墻，防止雨水浸入基坑。

3、基坑開挖監測項目有地表沉降、道路(管線)沉降、支撐軸力等。

4、應急預案分析了基坑土方開挖過程中可能引起基坑坍塌的因素包括鋼支撐敷設不及時、未及時噴射混凝土支護等。
