案例分析題一

背景資料

某公司承建一座城市橋梁，該橋上部結構為6×20m簡支預制預應力混凝土空心板梁，每跨設置邊梁2片，中梁24片;下部結構為蓋梁及Φ1000mm圓柱式墩，重力式U型橋臺，基礎均采用Φ1200mm鋼筋混凝土鉆孔灌注樁。橋墩構造如圖1所示。

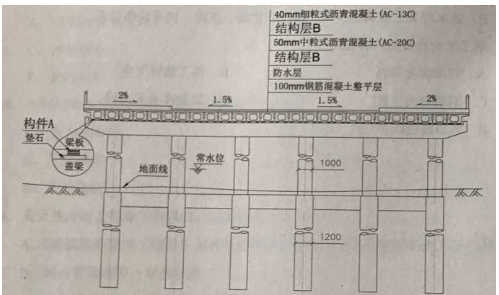

圖1橋墩構造示意圖(單位：mm)

開工前，項目部對該橋劃分了相應的分部、分項工程和檢驗批，作為施工質量檢查、驗收的基礎。劃分后的分部(子分部)、分項工程及檢驗批對照表如表1.

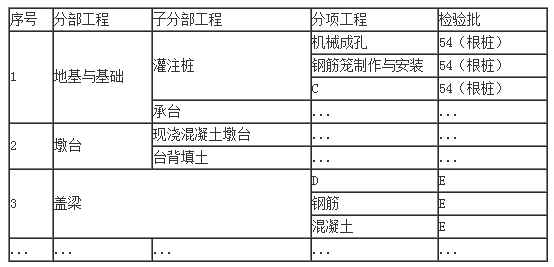

表1橋梁分部(子分部)、分項工程及檢驗批對照表(節選)

工程完工后，項目部立即向當地工程質量監督機構申請工程竣工驗收，該申請未被受理，此后，項目部按照工程竣工驗收規定對工程進行全面檢查和整修，確認工程符合竣工驗收條件后，重新申請工程竣工驗收。

問題：

寫出圖1中構件A和橋面鋪裝結構層B的名稱，并說明構件A在橋梁結構中的作用。

2、列式計算圖1中構件A在橋梁中的總數量

3、寫出表1中C、D和E的內容

4、施工單位應向哪個單位申請工程的竣工驗收?

5、工程完工后，施工單位在申請工程竣工驗收前應做好哪些工作?

【參考答案】

1、構件A為：橋梁支座;結構B為：粘層油。

支座作用：在橋跨結構與橋墩或橋臺的支承處所設置的傳力裝置。它不僅要傳遞很大的荷載，并且還要保證橋跨結構能產生一定的變位。

2、共6跨梁，每跨有24+2=26片箱梁，每個箱梁一端有2個支座(共4個支座)，那么總共有24*4*6=624個支座。

3、C：水下灌注混凝土，D：模板安裝，E：7個

4、施工單位向建設單位提交工程竣工報告，申請工程竣工驗收

5、工程完工后，施工單位應自行組織有關人員進行檢查評定，總監理工程師應組織專業監理工程師對工程質量進行竣工預驗收，對存在的問題，應有施工單位及時整改。整改完畢后，由施工單位向建設單位提交工程竣工報告，申請工程竣工驗收。
