案例(五)

　　背景資料：

　　某水庫樞紐工程由大壩、溢洪道、電站等組成。大壩為均質土壩，最大壩高35m，土方填筑設計工程量為200萬m3，設計壓實度為97%。建設過程中發生如下事件：

　　事件一：溢洪道消力池結構如圖5所示，反濾層由小石(5～20mm)、中粗砂和中石(20～40mm)構成。施工單位依據《水閘施工規范》(SL27-2014)的有關規定，制訂了反濾層施工方案和質量檢查要點。

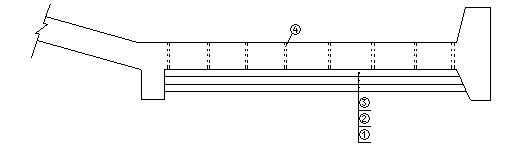

圖5　消力池結構示意圖

　　事件二：大壩工程施工前，施工單位對大壩料場進行復查，復查結果為：土料的天然密度為1.86g/cm3，含水率為24%，最大干密度為1.67g/cm3，最優含水率為21.2%。

　　事件三：溢洪道施工前，施工單位對進場的鋼筋、水泥和止水橡皮等原材料進行了復檢。

　　事件四：根據《水利水電工程施工質量檢驗與評定規程》(SL176—2007)中關于施工質量評定工作的組織要求，相關單位對重要隱蔽單元工程進行了質量評定。

　　事件五：建設過程中，項目法人按照《水利水電建設工程驗收規程》(SL223—2008)的規定，組織了水電站工程單位工程驗收，施工單位、監理單位和設計單位作為被驗單位參加了驗收會議。

　　問題

　　1.根據事件一，指出消力池結構示意圖中①、②、③、④代表的填筑材料(或構造)名稱;說明反濾層施工質量檢查的要點。

　　2.根據事件二，計算土壩填筑需要的自然土方量是多少萬m3(不考慮富余、損耗及沉降預留，計算結果保留1位小數)。

　　3.根據《碾壓式土石壩施工規范》(DL/T5129—2001)，除事件二中給出的內容外，料場復查還應包括哪些主要內容?

　　4.根據《水閘施工規范》(SL27—2014)及相關規定，指出事件三中鋼筋復檢的內容。

　　5.指出事件四中關于重要隱蔽單元工程質量評定工作的組織要求。

　　6.指出事件五中的不妥之處，并說明理由。

　　參考答案：

　　1.①為中粗砂，②為小石，③為中石，④為排水孔(或冒水孔)。

　　壓實參數、鋪填的厚度、是否混有雜物、填料的質量及顆粒級配等;

　　2.料場土的干密度：ρd=1.86/(1+24%)=1.50g/cm3

　　填筑控制干密度：1.67×97%=1.62g/cm3

　　設料場需要備的方量為V(萬m3)，根據干土質量相等：1.50×V=1.62×200

　　V=1.62/1.50×200=216.0萬m3;

　　3. 土質情況、土塊大小、雜質含量和含水量等，或1)含水率，顆粒組成、土層情況、儲量、覆蓋層厚度和可開采土層的厚度;2)壓實特性;3)物理力學性質;

　　4. 強度、變形、冷彎、外觀等;

　　5.重要隱蔽單元工程及關鍵部位單元工程質量經施工單位自評合格，監理單位抽檢后，由項目法人(或委托監理)、監理、設計、施工、工程運行管理(施工階段已有時)等單位，組成聯合小組，共同檢查核定其質量等級并填寫簽證表，報工程質量監督機構核備;

　　6.施工、監理和設計單位作為被驗單位不妥;應是驗收工作組成員單位。
