　　背景資料

　　某煤礦一主要運輸大巷，采用錨桿噴射混凝土支護，設計錨桿的間排距為800×800mm，錨桿抗拔力70KN，噴射混凝土的強度等級為C20，厚度120mm。

　　施工過程中某檢查點A的質量檢測結果如表2所示。

　　該巷道在3月份驗收時分析檢查結果發現，噴射混凝土強度不合格出現2次，厚度不合格出現3次，平整度不合格出現20次，錨桿抗拔力不合格出現5次，錨桿間排距不合格出現12次，巷道斷面尺寸不合格出現8次。

　　施工單位在進行施工質量總結分析時還發現，噴射混凝土用水泥、骨料和添加劑無質量問題，但是噴射混凝土用量大大超過定額。

　　問題：

　　1、該工程噴射混凝土支護厚度及錨桿間排距的施工質量合格標準是什么?

　　2、分析說明檢查點A的噴射混凝土厚度與錨桿間排距施工質量是否合格?

　　3、依據排列圖法，具體說明影響該工程質量的主要因素和次要因素。

　　4、噴射混凝土用量大大超過定額可能存在的原因有哪些?

　　答案：

　　1、該工程為煤礦一主要運輸大巷，混凝土支護厚度質量合格標準是應達到設計要求，局部的厚度不應小于設計規定的90%;錨桿間排距誤差±100mm。

　　2、A噴射混凝土厚度檢測點8個，設計厚度120mm，按質量標準局部不得小于90%，即局部不得小于120mm×90%=108mm。A點檢測點數8個，其中第一點厚度100mm為不合格點，其他7個點均合格，合格率7/8=87.5%。根據《煤礦井巷工程質量驗收規范》GB50213-2010規定，合格率大于75%，且其余測點不影響安全使用。為合格。

　　錨桿間排距測點8個，第五、六兩測點不合格，合格率6/8=75%，大于規定70%，且其余點不影響安全使用，為合格。

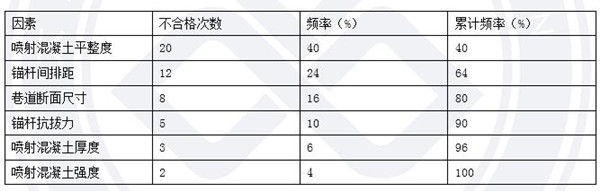

　　3、(1)按照不合格出現次數的大小進行排列，并計算累計頻率，如下表：

　　根據排列圖可以看出影響質量的主要因素是噴混凝土平整度、錨桿間排距、巷道斷面尺寸，其累計出現頻率在0-80%之間，次要因素為錨桿抗拔力，因為其累計頻率在80%-90%之間;一般因素是噴混凝土厚度、混凝土強度，因為其累計頻率在90%-100%之間。

　　4、由于水泥、骨料和添加劑均無質量問題，因此混凝土用量大大超定額主要是人為操作問題，其原因可能有：(1)配合比不當，(2)回彈量過大，(3)混凝土的粘接效果不好，噴層脫落等。
